CM510-76F

支持电力规约体积小智能防掉线
1. 电力罩式FTU专用,支持电力规约
2. 嵌入式设计,体积小
3、通过 FCC 认证和 CE 认证
4、智能防掉线。
5、三层系统保护
6、支持5G、南网/国网硬件加密、电力1.4/1.8GHz专网
样机申请

产品特性

产品型号

网络

简称

端子型态(接口)

尺寸

CM510-76F

全网通

DTU

端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm

65*65*18mm


1、电力罩式FTU专用,支持电力规约、电力级设计,支持IEC101/104电力规约,支持单中心 TCP/UDP/DCUDP 透明数据传输,可无缝对接各种电力主站平台。

2、嵌入式设计,体积小,符合电力配网自动化设备的结构要求。双串口设计,可配置串口DEBUG模式和通信模式,支持在线调试、日志存储、历史日志信息调取。

3、通过 FCC 认证和 CE 认证,抗干扰强,传输稳定

4、智能防掉线。支持在线检测,在线维持,掉线自动重拨,确保设备永远在线

5、三层系统保护:在原来两级(软件保护+CPU 内置看门狗 WDT 保护)系统保护的基础 上,增加一级系统虚拟值守 VWM(Virtual Man Watch)检测保护功能,确保系统稳 定可靠

6、支持5G、南网/国网硬件加密、电力1.4/1.8GHz专网

技术参数

CM510 76X

串口

数据位:8 位

停止位:1、1.5、2 位

校验位:无校验、奇校验、偶校验

串口速率:300bps ~ 115200bps

流控位:无流控

指示灯

可指示数据传输、在线情况

天线接口

SMA 阴 头 天 线 接 口 , 特 性 阻 抗 50 欧 ; 公 司 可 以 选 配 3M/5M/10M/15M 的天线延长线,满足客户的不同使用场合需要

SIM/UIM卡接口

1.8V/3V/5V 标准的推杆式用户卡接口,内置 15KV ESD 保护

电源接口

标准的 3 芯火车头电源插座

供电





推荐电源

DC9V/1500mA

工作电压

宽电压设计,DC5V 到 DC35V电源都可以直接给设备供电,同时内置电源反向保护和过压过流保护

设备功耗





通信状态

60mA@+12VDC

待机状态

25mA@+12VDC

休眠状态


物理特性





外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP41;特别适合于环境恶劣的工业控制领域

外形尺寸

65*65*18mm(不包括天线及固定件,以实际型号为准

重量

0.04kg

其它参数





工作温度

-30ºC ~+75ºC

储存温度

-45ºC ~+90ºC

相对湿度

95%(无凝结)


产品尺寸

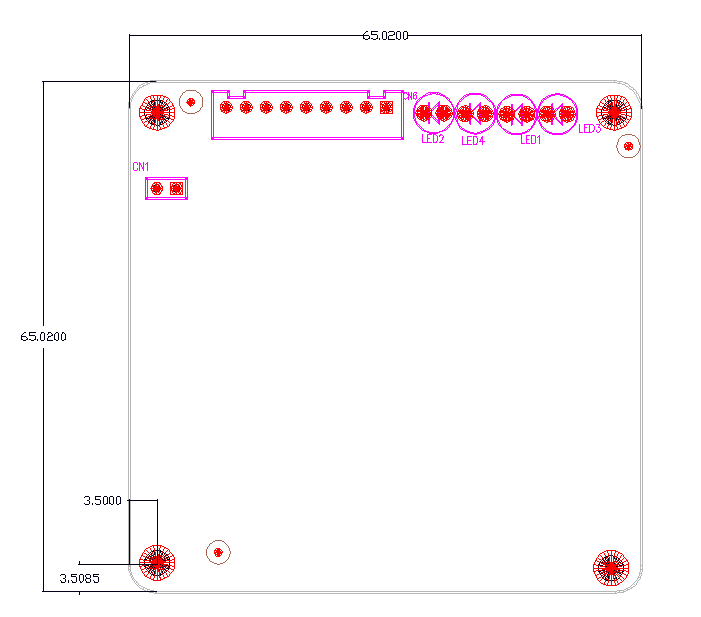

产品尺寸图(单位:mm)


选型指南

产品型号

CM510-76F

频段

LTE-FDD:B1/B3/B8;
LTE-TDD:B38/B39/B40/B41;
WCDMA:B1/B8;
TD-SCDMA: B34/39;
GSM B3/B8;Hz四频
支持GSM phase 2/2+
支持GPRS multi-slot class 10 可选class 12

理论宽带

LTE: 最大 10 Mbps (DL)/最大 5 Mbps (UL)
EDGE: 最大 236.8 kbps (DL)/最大 236.8 kbps (UL)
GPRS: 最大 85.6 kbps (DL)/最大 85.6 kbps (UL)

发射功率

<24dBm

接收灵敏度

<-109dBm



应用方案

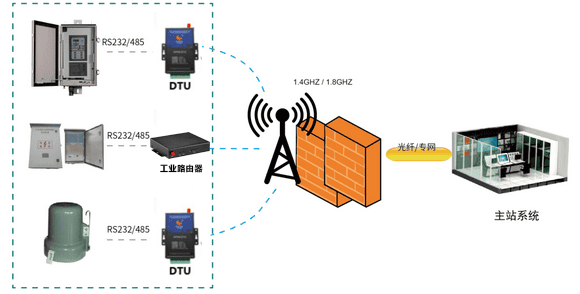

▋电力1.4GHz/1.8GHz无线专网数据传输方案


传统的配电网运行管理依靠大量的人力,费时费力、工作效率低、缺乏实时性。为了解决这一问题,采用现代化的通讯技术、计算机信息技术和自动控制技术是必要的,而目前通信辅助方式主要是2G/3G/4G无线公网通信,无线公网通信的安全性差,使得因此开展基于1.8G公用频段的TD-LTE无线专网通信技术研究,能够更好的为配网自动化、用电集抄、无人值守可视化管理、应急通信、移动巡检及办公等业务深化应用服务。



目前1.4GHZ、1.8GHZ频段的才茂无线通信设备已经大规模应用于电力市场,为数据传输搭建新一代电力无线宽带专用网络,满足当地对电力网络安全性、高效性、稳定性等的要求。

电力行业在配网智能化的基础上,不断增加的用户量和数据量给智能配电网的发展带来了巨大的挑战,各省级电力公司对于扩展网络带宽的要求也越来越高。


才茂无线通信设备CM520通过1.4GHZ、1.8GHZ频段为庞大的电力业务数据搭建专用网络,聚合分散的频点资源,拓宽了数据传输通道,能在相同时间下使传输量加大、加快。同时,1.4GHZ、1.8GHZ电力无线专网,独立于三大运营商网络,可使电力系统的整体抗干扰能力增强,数据群更加稳定的基础上实现快速传输。

才茂无线通信设备CM520通过1.4GHZ/1.8GHZ频段与主站系统通信,提供配电系统运行情况和各种参数监测控制所需信息,系统可实时监测现场终端的运行数据和故障信息,通信模块还能执行配电主站下发的命令,实现对设备远程监控与维护。


方案优势:

1、使用1.4GHZ/1.8GHZ频段专用网络,解决公网通信存在的时延大、安全性低等问题,具有高可靠性、可控性、安全性等绝对优势。


2、使用无线网络进行数据的传输,简化了网络布线的不便之处。


3、方案通过电力专网综合承载了数据采集传输、协议转换、线路/设备巡检等多种功能。
