5G+4G 公专一体终端设备

抗干扰能力强传输稳定实时性强
厦门才茂 5G+4G 公专一体终端设备 CM520-6DFS 路由器,支持 4 个口以太 网通信,1 口 WAN 通信,WIFI 和广域网 5G/4G/3G/电力 1.8GHz 专网无线通信功 能的设备,支持双卡双模通信,支持国密算法硬件、TF 卡软加密,支持 TR069 网管协议。设备加载了广域网通信 VPN 隧道、WIFI 局域网传输的安全认证等安 全功能,实现无线局域网和无线广域网的无缝连接,为用户提供高速、安全、 可靠的移动宽带服务。
样机申请

产品特性


  厦门才茂 5G+4G 公专一体终端设备 CM520-6DFS 路由器,支持 4 个口以太 网通信,1 口 WAN 通信,WIFI 和广域网 5G/4G/3G/电力 1.8GHz 专网无线通信功 能的设备,支持双卡双模通信,支持国密算法硬件、TF 卡软加密,支持 TR069 网管协议。设备加载了广域网通信 VPN 隧道、WIFI 局域网传输的安全认证等安 全功能,实现无线局域网和无线广域网的无缝连接,为用户提供高速、安全、 可靠的移动宽带服务。


  设备符合公安部 82 号令具备上网行为管理功能。支持广告 PORTAL 推送, 支持多种认证方式(支持短信、WEB、QQ、微博、微信认证),支持设备远程管 理,支持 WIFI 探针功能,支持用户 URL 数据收集,支持用户流量监控等功能。 设备采用金属外壳,提供车载固定片;设备支持防尘设计;设备专门的车 载抗干扰性设计,抗干扰性能好;设备采用车载专用电源设计;设备支持访问 缓存功能,用户浏览过的信息会在设备上缓存,后面客户访问相同页面和内容 时,直接从设备缓存中转发给后面访问客户,可以节省 40~70%流量。


  采用高性能的工业级 ARM 处理器,以嵌入式操作系统为支撑平台,系统集 成了全系列从逻辑链路层到应用层通信协议,支持 IPTABLE 防火墙,静态及动 态路由,PPPOE,PPP server 及 PPP client,,DHCP server 及 DHCP client, DDNS,防火墙,SNAT/DNAT,DMZ 主机,WEB 配置,支持 APN/VPDN。 支持上电自动拨号,自动维护通信链路,保证链路永远在线,支持 vlan 双 活路,双模双拨功能,qos 网络质量管理等功能,系统带有看门狗 WDT 保护, 另外加载了系统监测保护 SWP(System Watch Protect);产品拥有维护系统 稳定的专利技术,确保设备永远在线。

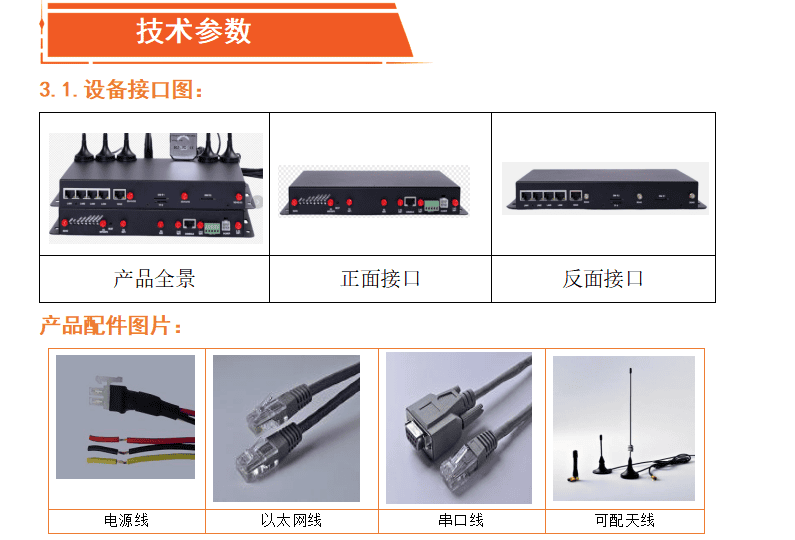

技术参数

5G+4G公专一体终端设备

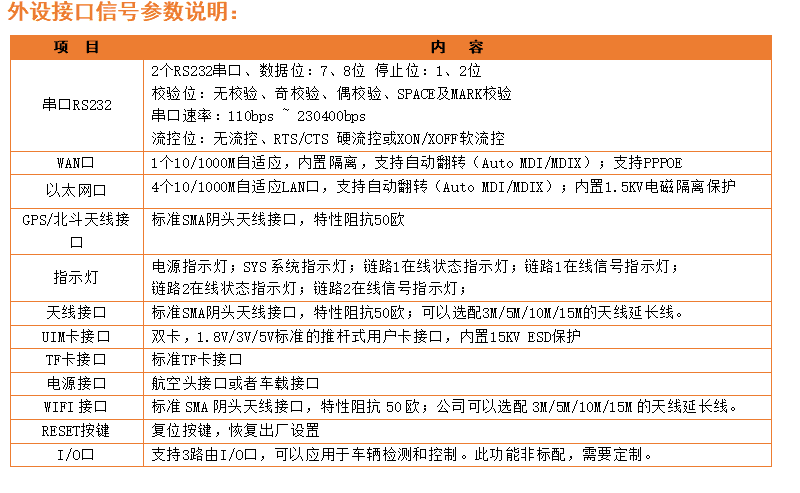

接口类型

项目

内容

RS232

2RS232串口、数据位:7、8位 停止位:1、2位

位:无校验、奇校验、偶校验、SPACEMARK校验

速率:110bps ~ 230400bps

控位:无流控、RTS/CTS 硬流控或XON/XOFF软流控

WAN

1个10/1000M自适应, 内置隔离,支持自动翻转 (Auto MDI/MDIX) ;支持PPPOE

以太网口

4个10/1000M自适应LAN口,支持自动翻转 (Auto MDI/MDIX) ; 内置1.5KV电磁隔离保

GPS/北斗天线接

SMA阴头天线接口,特性阻抗50欧

指示灯

电源指示灯;SYS 系统指示灯;链路1在线状态指示灯;链路1在线信号指示灯; 2在线状态指示灯;链路2在线信号指示灯;

线接口

标准SMA阴头天线接口,特性阻抗50欧;可以选配3M/5M/10M/15M的天线延长线

UIM接口

双卡,1.8V/3V/5V标准的推杆式用户卡接口, 内置15KV ESD保护

TF接口

TF卡接口

源接口

空头接口或者车载接口

WIFI 接口

标准 SMA 阴头天线接口,特性阻抗 50 欧;公司可以选配 3M/5M/10M/15M 的天线延长线。

RESET按键

位按键,恢复出厂设置

I/O

3路由I/O口,可以应用于车辆检测和控制。此功能非标配,需要定制。

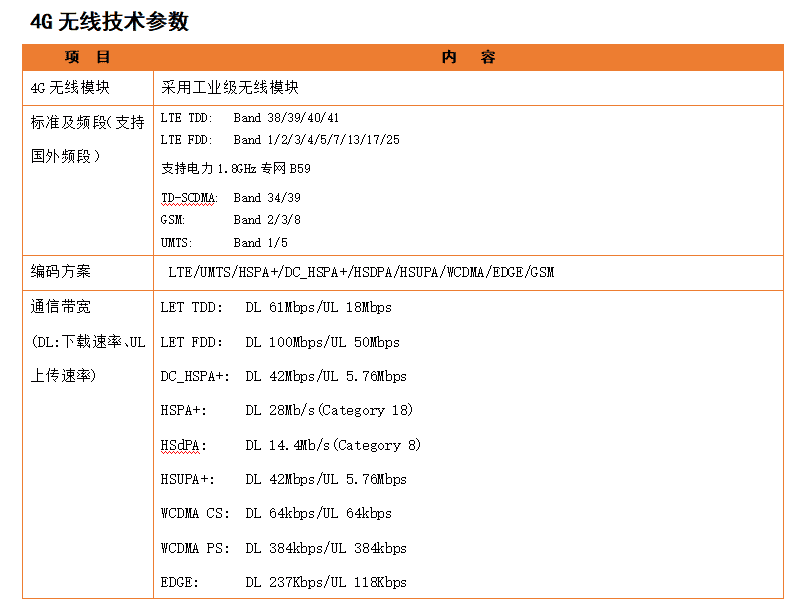

5G无线技术参数

项目

内容

无线模

采用工业级无线模块

标准及频

5G NR:n1/n28/n41/n77/n78/n79

LTE:B1/B3/B5/B8/B34/B38/B39/B40/B41

持江苏电力专网频段 B59

   (DL: 下  UL 上传

)

5G NR  DL 3.4Gbps,  UL:  350Mbps

LTE Cat20  DL 2.0Gbps,  UL:  150Mbps

HSPA+  DL 42Mpbs,  UL:  5.76Mbps

射功率

<24dBm

收灵敏度

<-97dBm

能支持

持数据、语音、短信和传真



产品尺寸


选型指南

产品型号

接口类型

支持网络

支持GPS/北斗

5.8G WiFi

2.4G WiFi

CM520-6DFS

RJ45

模块


应用方案

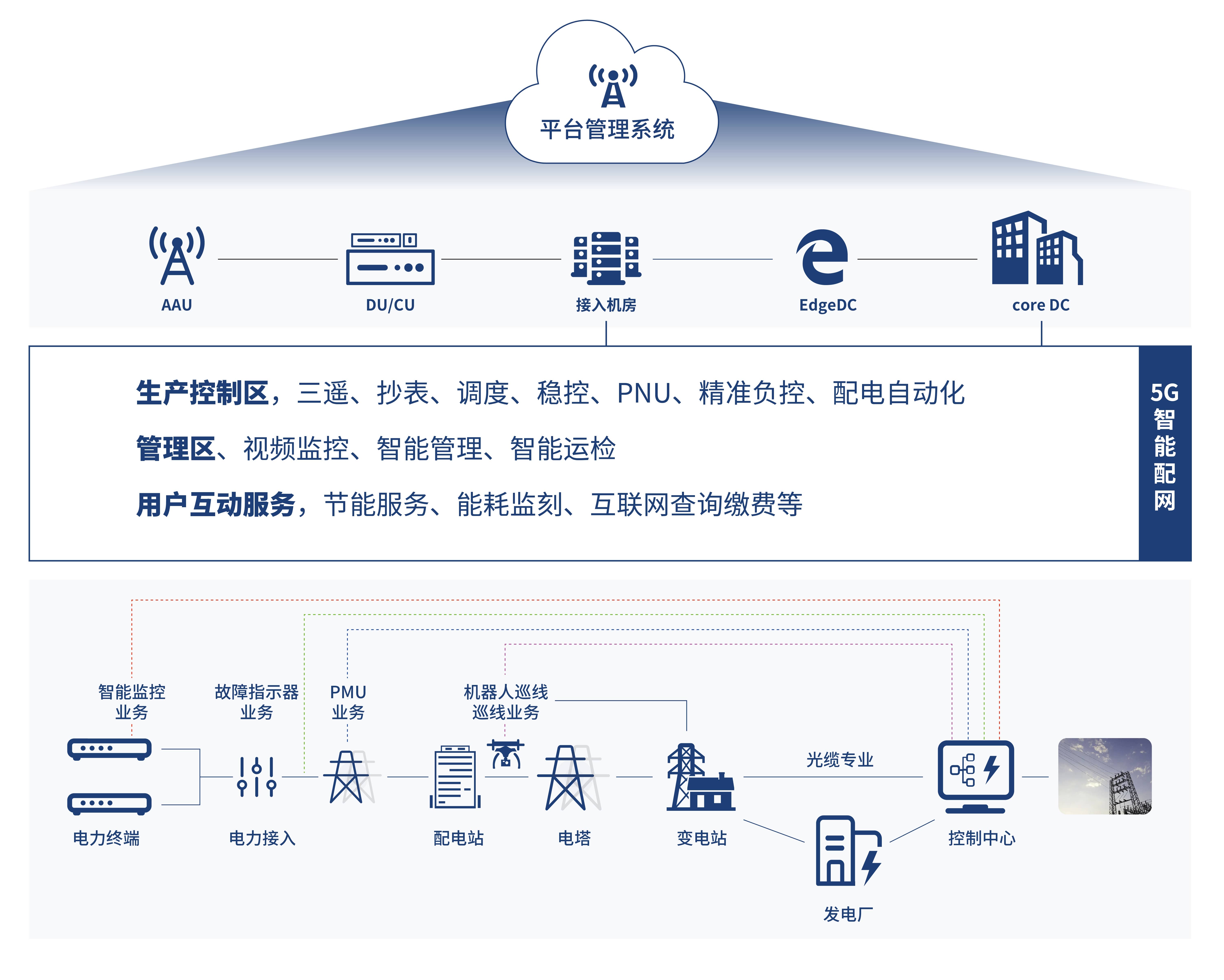

一,5G+公专一体智能配网解决方案

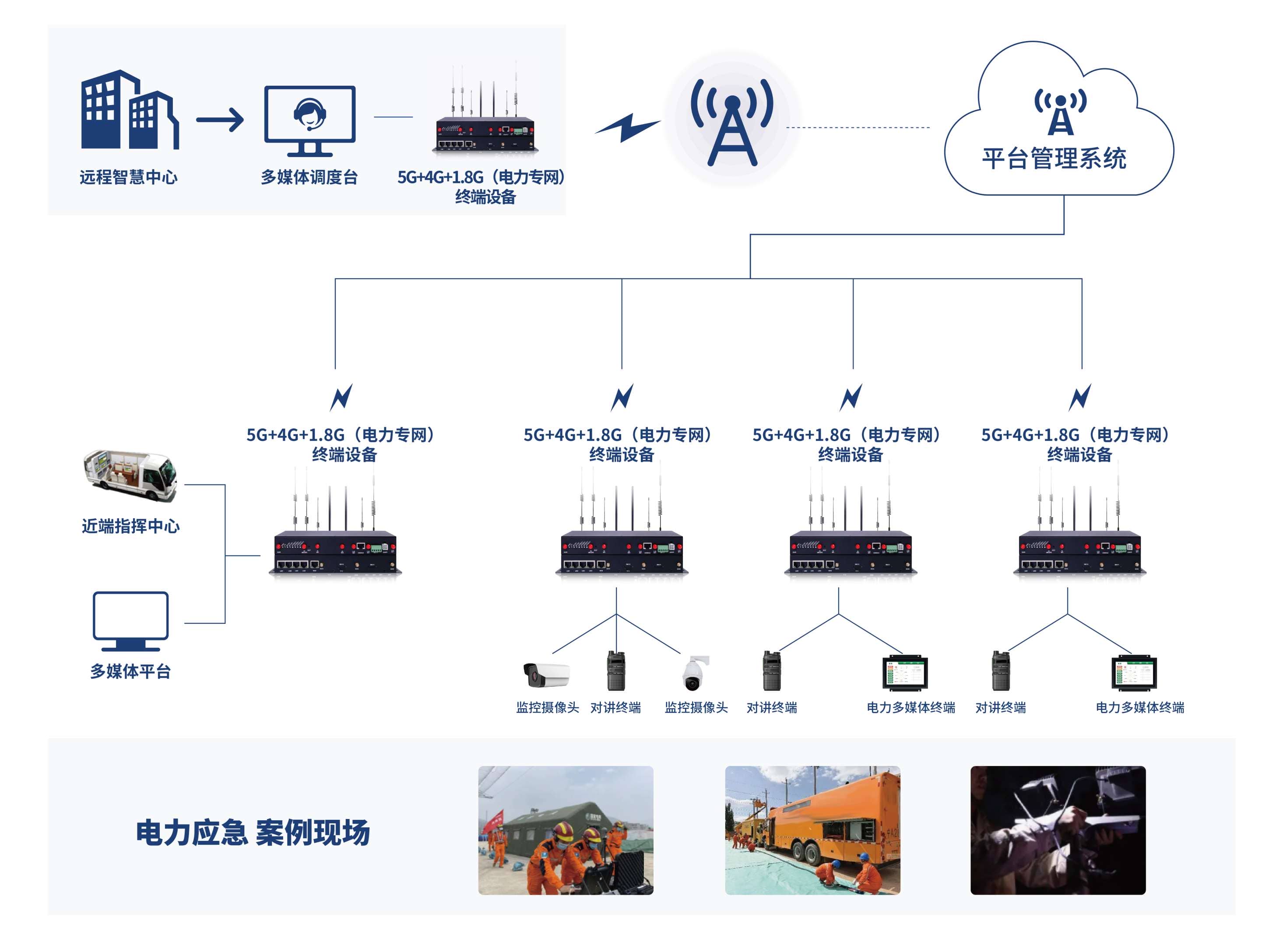

二,5G+公专一体电力应急解决方案

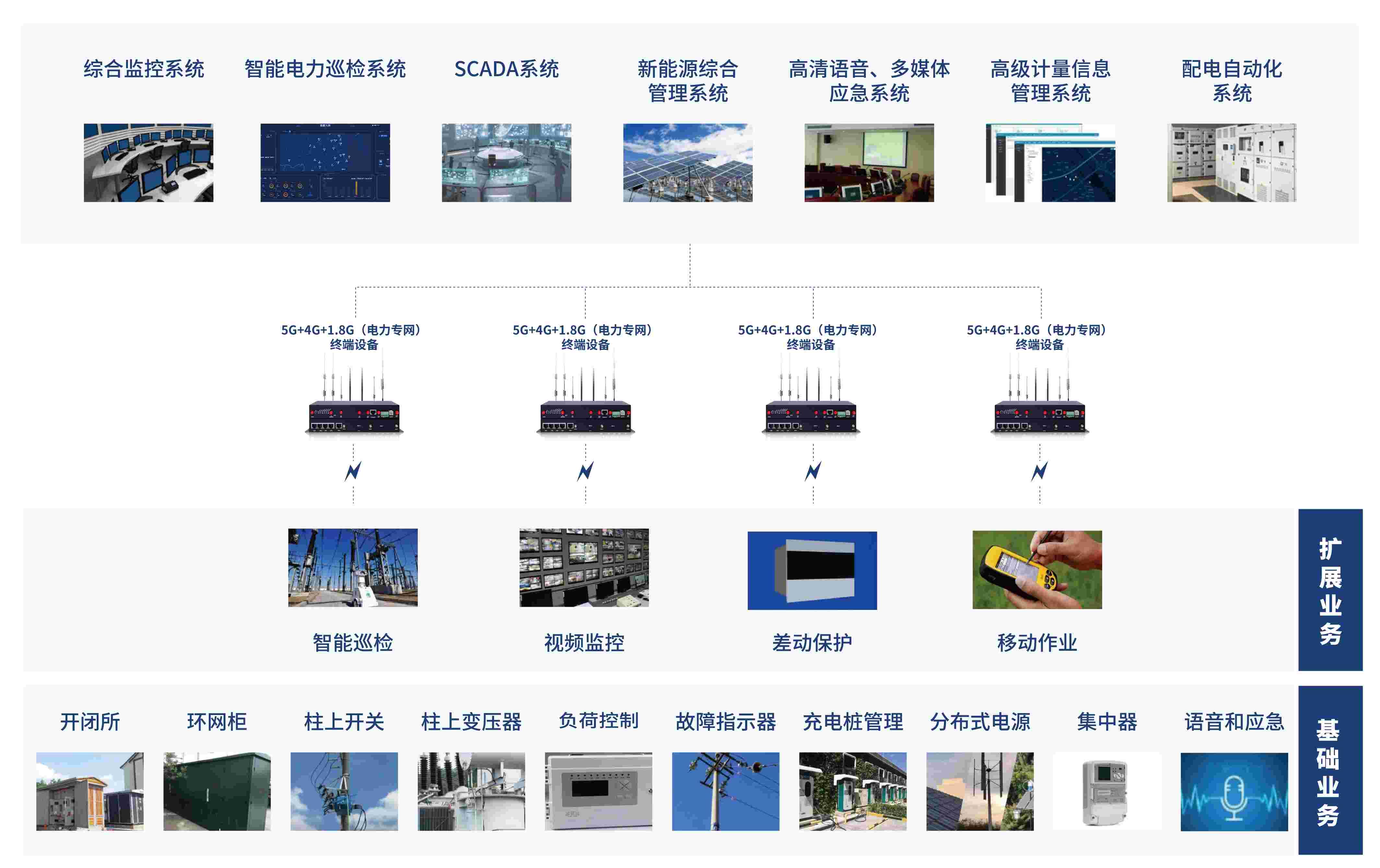

三,电力5G+公专一体全方位解决方案
