电力远程集中抄表无线联网系统方案

在智能电网系统中，有一个很重要的部分是远程抄表。早期的电力抄表是人工直接到用户现场读取电表的读数。在对供电要求不断提高的今天，这种方式的成本高、实时性差。为此，需要有一种高效、实时的方式来实现远程自动读取电表数据。GPRS网络具有移动性好、覆盖性广、通讯成本低的特点，是一种理想的远程抄表解决方案。

▋系统组成

现代的楼宇建设已经将很多电表集中放置在一起，这些电表都内置单片机，可以通过单片机读取实际的用电数据，并且可以通过RS-485的通讯方式来与外部通讯。利用DTU的RS-485通讯能力，将其与电表并联起来，并通过DTU来实现与移动网络、抄表数据服务中心的连接，这样，抄表数据服务中心就可以直接访问到每一个电表，实现了远程抄表系统。

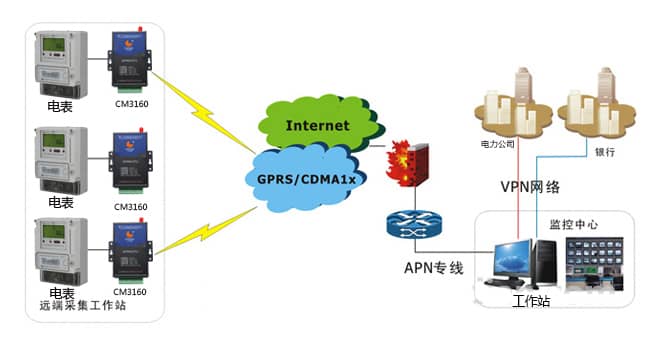

远程抄表系统由三个部分组成：电表终端、DTU、抄表服务中心。

1）电表终端：主要完成用户用电量的记录，以及应答外部的读数指令。

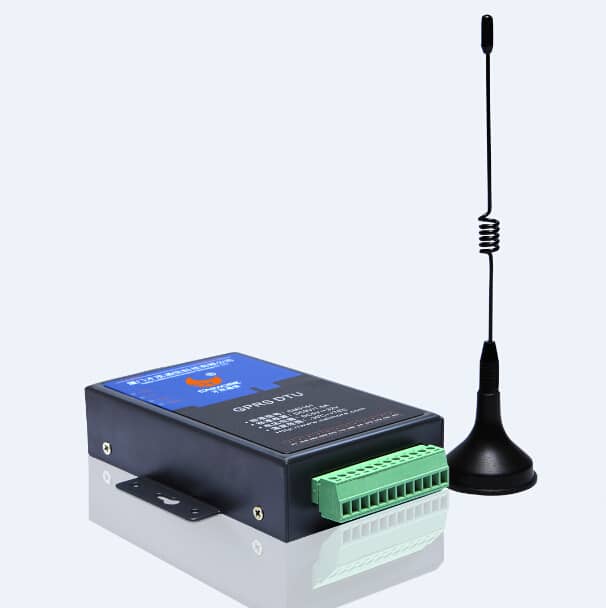

2）DTU：建立数据通讯链路，并在电表与抄表数据服务中心进行数据转发。

3）抄表服务中心：通过与DTU的通讯，读取电表的数值。

▋运作方式

1）一直在线模式：适合抄表频率高的场合，DTU通电后自动连接移动网络与抄表数据服务中心，并保持电表与抄表数据服务中心的链路，任何时候都可以进行抄表；

2）触发上线模式：适用于抄表频率低的场合，可以节省传输费用开销。实际中，当电表有数据上传时、或抄表数据服务中心通过短信要求抄表时，DTU开始连接移动网络与抄表数据服务中心，完成两者之间的数据传输，当传输完成后，又自动恢复待机状态；

▋典型应用

远程抄表方案解决了布点分散难以管理的问题，是DTU的一种成熟应用方案之一，可以广泛应用于电力抄表、自来水抄表、天然气抄表、输送管道抄表等等。
