才茂CM520-B7系列 5口国网加密路由器
产品特性
CM520-B7 五口国网加密路由器
内嵌国网安全加密芯片，数据传输达到电力级标准
工业急先锋
才茂路由器广泛应用于车载WIFI应用，金融 ATM 监控智能电网智能交通工业控制，油田煤矿监测，气象监测，自助机器
五口网关
快速部署 五口网应用面广泛丰富接口经济型
智能防护
三层系统保护（软件保护+CPU内置看门狗WDT保护
硬件升级
高性能处理器及时响应,稳定,可靠,安全享受急速5g
掉线重连
支持上电自动拨号，自动维护通信链路，保证链路永远在线等功能
可靠稳定
才茂CM520-57采用工业级器件材料，耐高低温（-35°C至75°C）防潮防雷抗电磁干扰，为通讯而生
技术参数
外设接口信号参数：
项 目 | 内 容 |
以太网口 | 五个10/100M Base-T 以太网口，Ethernet IEEE 802-3,802-2； 内置 1.5KV 电磁隔离保护 |
WAN 口 | 1路Wan口，可以设置切换为Lan口，支持多种有线宽带联网方式； |
LAN口 | 4路LAN口，内置1.5KV电磁隔离保护 |
端子串口 | 1路 RS232 串口（可以选配为RS485功能，采购时需加以说明） 数据位：7、8 位 停止位：1、2 位 校验位：无校验、奇校验、偶校验 串口速率：300bps ~ 4000000bps 流控位：无流控、硬流控或软流控 |
3G/4G/5G 天线接口 | 标准 SMA 阴头天线接口，特性阻抗 50 欧；可选配 3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要 |
WIFI 天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 |
定位（可选） | 可选配GPS和北斗定位 |
UIM 卡接口 | 1.8V/3V/5V 标准的推杆式用户卡接口（大卡尺寸），内置 15KV ESD 保护 |
电源接口 | 3pin端子电源插座 |
指示灯 | POWER、ONLINE、WIFI指示灯 |
RESET 按键 | 复位按键，恢复出厂设置 |
无线参数：
项 目 | 内 容 |
无线模块 | 采用工业级无线模块 |
标准及频段 （SA/NSA频段） | 5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 |
标准及频段 （TDD频段） | LTE TDD: 2600/2300MHz UMTS: 2100/900MHz GSM: 850/900/1800/1900MHz RxDiv Band:UMTS 2100/900MHz |
标准及频段 （FDD频段） | LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz |
编码方案 | NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信带宽 （5GSA/NSA） | 5G NR： DL 3.4Gbps， UL 350Mbps |
通信带宽 ( TDD频段) | LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
通信带宽 （ FDD频段） | LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps |
发射功率 | LTE:23 dBm WCDMA/HSDPA:24dBm |
接收灵敏度 | <-109dBm |
功能支持 | 支持数据、语音、短信和传真 |
硬件加密参数：
项 目 | 内 容 |
电力国网加密 | 1. 支持SM1、SM2 和 SM3 等算法，可以实现数据的加密、解密、签名、验签、身份认证、访问权限控制、通信线路保护等多种功能，保证了终端设备数据存储、传输、交互的安全性 2. 具有真随机数发生器符合 FIPS140-2 标准，符合商用密码管理局随机数检测标准 3. 支持电压监测、频率监测等安全防护机制。 |
国家国密加密 | 1.满足商密安全检测标准 GM/T 0008-2012《安全芯片密码检测标准》安全等级第二级唯一序列号 2.真随机数发生器，符合 FIPS140-2 标准，符合商用密码管理局随机数检测标准 3.硬件国密算法 SM1~7/AES/DES/TDES/RSA/协处理器 4.哈希算法引擎，支持 SHA1、SHA256 |
WiFi参数：
项 目 | 内 容 |
WIFI 模块 | 采用芯片内嵌 WIFI 模块，高集成，稳定性好 |
WIFI 标准 | 支持 802.11 b/g/n 标准，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可达 300Mbps |
加密方式 | 支持 WEP、WPA 和 WPA 2加密，内置 802.11I 4.0TKIP、AES 和CCMP 等硬件安全引擎 |
AP 方式 | 支持 AP、中继模式 |
传输距离 | 室外无阻拦，室外覆盖范围可达 150 米 |
硬件系统：
项 目 | 内 容 |
CPU | 工业级高性能嵌入式处理 CPU，主频 580MHz |
MMU | CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常 |
FLASH | 16MB有足够大的内存来存放程序和数据（可扩展） |
SDRAM | 64MB有足够大的缓存来提高系统运算速度（可扩展） |
供电情况：
项 目 | 内 容 |
供电电压 | 宽电压设计，DC 6V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护 |
标配电源 | DC9V/1.33A |
通信电流 | 通信时平均电流：430mA@+9VDC; 登网瞬间峰值电流：1.0A@+9VDC |
待机电流 | 待机平均电流：<200mA@+9VDC |

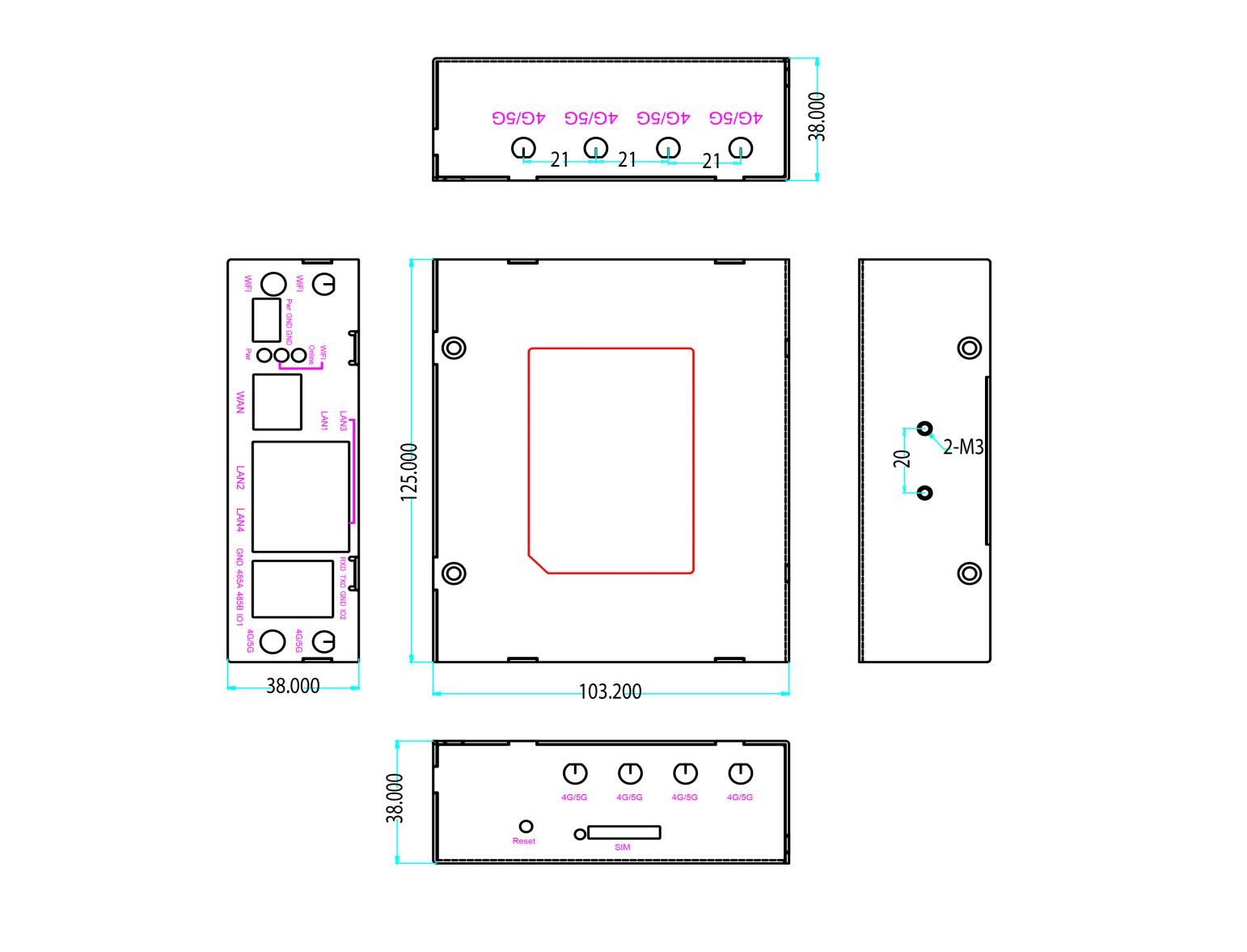

产品尺寸
选型指南
产品型号 | 接口类型 | 支持网络 | 支持RS232 | 支持RS485 | SIM卡 | 硬件加密 |
CM520-B7F | 网口、端子 | 2G/3G/4G | 是 | 可选配 | 单4G模块单卡 | 否 |
CM520-B7FS | 网口、端子 | 2G/3G/4G/5G | 是 | 可选配 | 单5G模块单卡
| 否 |
CM520-B7FB | 网口、端子 | 2G/3G/4G | 是 | 可选配 | 单4G模块双卡 | 否 |
CM520-B7FBS | 网口、端子 | 2G/3G/4G/5G | 是 | 可选配 | 单5G模块双卡 | 否 |
CM520-B7F-M | 网口、端子 | 2G/3G/4G | 是 | 可选配 | 单4G模块单卡 | 是 |
CM520-B7FS-M | 网口、端子 | 2G/3G/4G/5G | 是 | 可选配 | 单5G模块单卡
| 是 |
CM520-B7FB-M | 网口、端子 | 2G/3G/4G | 是 | 可选配 | 单4G模块双卡 | 是 |
CM520-B7FBS-M | 网口、端子 | 2G/3G/4G/5G | 是 | 可选配 | 单5G模块双卡 | 是 |
应用方案
制造行业应用：
交通控制行业应用：
智能配电房环境综合监控系统：
