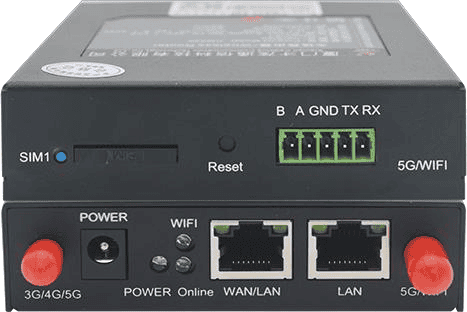

才茂CM520-B6/B9系列 2口国网加密路由器

电力专用路由器配网终端加密单国网加密盒子电力加密路由器
厦门才茂工业级 5G/4G 双口网关 CM520-B6/B9 系列,采用开放式软件架构设计,是一款金 属外壳设计,带 2 个以太网 RJ45 接口,支持2.4GWiFi,设备支持局域网 WIFI 功能和广域网 3G/4G/5G 无线网络功能,同时系统加载了广域网通信 VPN 隧道、WIFI 局域网传输的安全认证等安全功能,实现无线局域网和无线广域网的无缝连接,为用户提供高速、安全、可靠的移动宽带服务。
CM520-B6/B9 系列支持 3GPP Rel-16 技术标准,支持 5G LAN 技术,可同时提供 L3 层 IP 服务和 L2 层 LAN 服务,实现业务与管理的有效隔离。有了 5G LAN,工厂无需增加额外配置与维护负担,在保持内网应用不变、拓扑不变、配置不变的情况下,直接实现工业设备间二层互通,让产线上的设备真正摆脱了线缆束缚。
样机申请

产品特性

CM520-B6/B9系列 电力2口国网加密路由器

内嵌国网安全加密芯片,数据传输达到电力级标准

急速5G

快速部署,急速5G,应用广泛丰富,接口经济型



智能防护

三层系统保护(软件保护+CPU内置看门狗WDT保护




硬件升级

性能大提升为交互提供最快反应为您定制最好的产品



掉线重连

支持上电自动拨号,自动维护通信链路,保证链路永远在线等功能



可靠稳定

才茂CM520-59采用工业级器件材料,耐高低温(-35°C至75°C)防潮防雷抗电磁干扰,为通讯而生




技术参数

外设接口信号参数:

项  目

内  容

以太网口

2个10/100M Base-T 以太网口,Ethernet IEEE 802-3,802-2;

内置 1.5KV 电磁隔离保护

WAN 口

1路Wan口,可以切换为Lan口,支持多种有线宽带联网方式;

LAN口

默认2路LAN口(可设置成1个WAN口1个LAN口或者2个LAN口),内置1.5KV电磁隔离保护

端子串口

1路 RS232 串口(可以选配为RS485功能,采购时需加以说明)

数据位:7、8 位

停止位:1、2 位

校验位:无校验、奇校验、偶校验

串口速率:300bps ~ 4000000bps

流控位:无流控、硬流控或软流控

3G/4G/5G

天线接口

标准 SMA 阴头天线接口,特性阻抗 50 欧;可选配

3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

WIFI

天线接口

标准SMA阴头天线接口,特性阻抗50欧

定位(可选)

可选配GPS和北斗定位

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口(大卡尺寸),内置 15KV ESD 保护

电源接口

标准的圆形电源插座

指示灯

POWER、ONLINE、WIFI指示灯

RESET 按键

复位按键,恢复出厂设置

 无线参数

项  目

内  容

无线模块

采用工业级无线模块

标准及频段

(SA/NSA频段)

5G NR:3GPP Rel-16 NSA/SA operation, Sub-6 GHz

5G NR SA/NSA :n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

(TDD频段)

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

(FDD频段)

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

(5GSA/NSA)

5G NR: DL 3.4Gbps, UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

( FDD频段)

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

硬件加密参数:

项  目

内  容

电力国网加密

1. 支持SM1SM2 和 SM3 等算法,可以实现数据的加密、解密、签名、验签、身份认证、访问权限控制、通信线路保护等多种功能,保证了终端设备数据存储、传输、交互的安全性;

2. 具有真随机数发生器符合 FIPS140-2 标准,符合商用密码管理局随机数检测标准;

3. 支持电压监测、频率监测等安全防护机制。

国家国密加密

1.满足商密安全检测标准 GM/T 0008-2012《安全芯片密码检测标准》安全等级第二级唯一序列号

2.真随机数发生器,符合 FIPS140-2 标准,符合商用密码管理局随机数检测标准

3.硬件国密算法 SM1~7/AES/DES/TDES/RSA/协处理器

4.哈希算法引擎,支持 SHA1、SHA256

WiFi参数

项  目

内  容

WIFI 模块

采用芯片内嵌 WIFI 模块,高集成,稳定性好

WIFI 标准

支持 802.11 b/g/n 标准,速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可达 300Mbps

加密方式

支持 WEP、WPA 和 WPA 2加密,内置 802.11I 4.0TKIP、AES 和

CCMP 等硬件安全引擎

AP 方式

支持 AP、中继模式

传输距离

室外无阻拦,室外覆盖范围可达 150 米

硬件系统

项  目

内  容

CPU

工业级高性能嵌入式处理 CPU,主频 580MHz

MMU

CPU带MMU内存管理单元,可以防止内存溢出导致系统的异常

FLASH

16MB有足够大的内存来存放程序和数据(可扩展)

 SDRAM

64MB有足够大的缓存来提高系统运算速度(可扩展)

供电情况

项  目

内  容

供电电压

宽电压设计,DC 6V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

标配电源

DC9V/1.33A

通信电流

通信时平均电流:390mA/9VDC;

登网瞬间峰值电流:1.0A@+9VDC

待机电流

待机平均电流:<200mA@+9VDC




产品尺寸

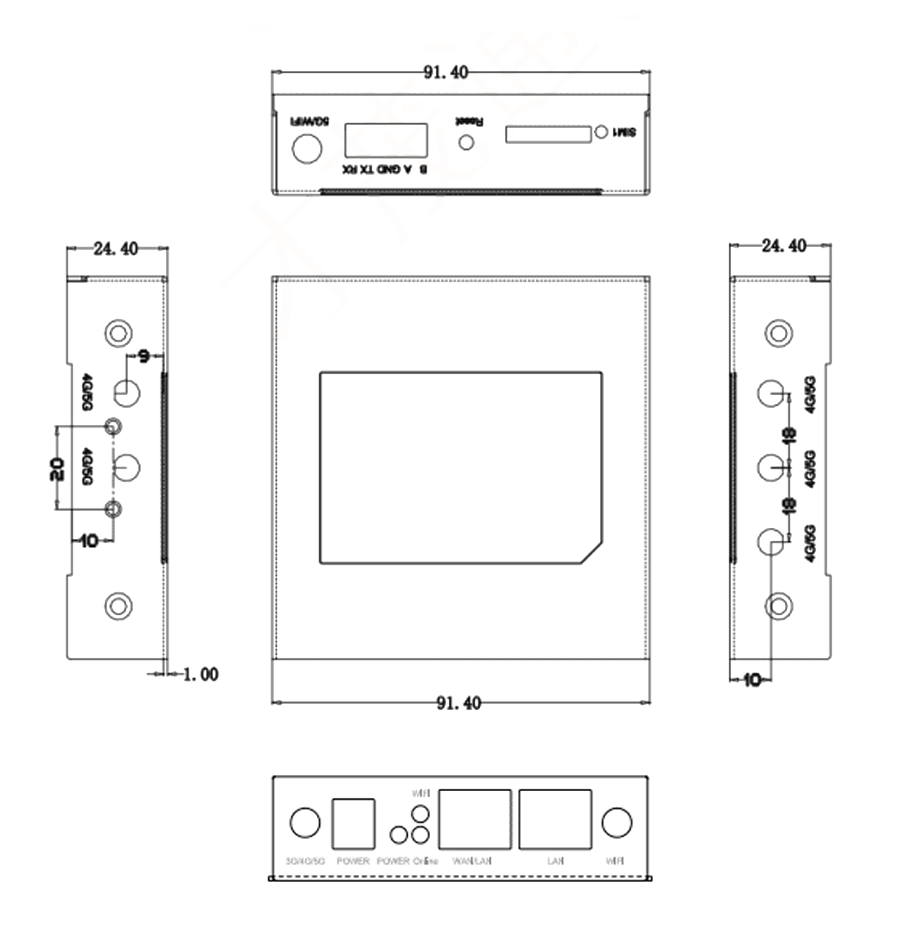

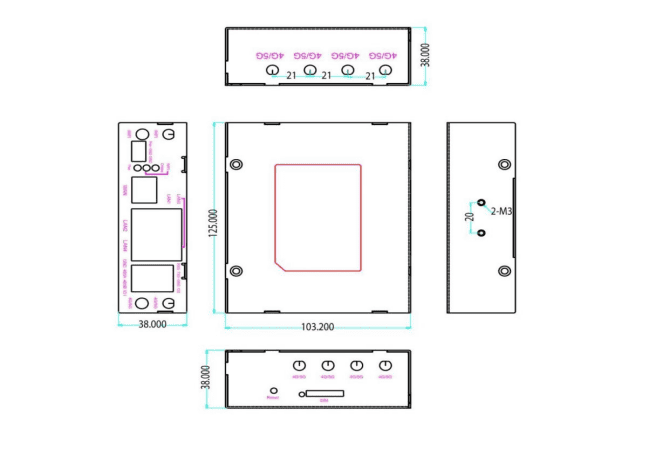

产品尺寸图(单位:mm)



选型指南

产品型号

接口类型

支持网络

支持RS232

支持RS485

SIM卡

硬件加密

WIFI

CM520-B6F

网口、端子

2G/3G/4G

可选配

单4G模块单卡

CM520-B6FS-GC

网口、端子

2G/3G/4G/5G

可选配

单5G模块单卡

CM520-B6FB

网口、端子

2G/3G/4G

可选配

单4G模块双卡

CM520-B6FBS-GC

网口、端子

2G/3G/4G/5G

可选配

单5G模块双卡

CM520-B9F

网口、端子

2G/3G/4G

可选配

单4G模块单卡

CM520-B9FS-GC

网口、端子

2G/3G/4G/5G

可选配

单5G模块单卡

CM520-B9FB

网口、端子

2G/3G/4G

可选配

单4G模块双卡

CM520-B9FBS-GC

网口、端子

2G/3G/4G/5G

可选配

单5G模块双卡

CM520-B6F-M

网口、端子

2G/3G/4G

可选配

单4G模块单卡

CM520-B6FS-GC-M

网口、端子

2G/3G/4G/5G

可选配

单5G模块单卡

CM520-B6FB-M

网口、端子

2G/3G/4G

可选配

单4G模块双卡

CM520-B6FBS-GC-M

网口、端子

2G/3G/4G/5G

可选配

单5G模块双卡

CM520-B9F-M

网口、端子

2G/3G/4G

可选配

单4G模块单卡

CM520-B9FS-GC-M

网口、端子

2G/3G/4G/5G

可选配

单5G模块单卡

CM520-B9FB-M

网口、端子

2G/3G/4G

可选配

单4G模块双卡

CM520-B9FBS-GC-M

网口、端子

2G/3G/4G/5G

可选配




应用方案

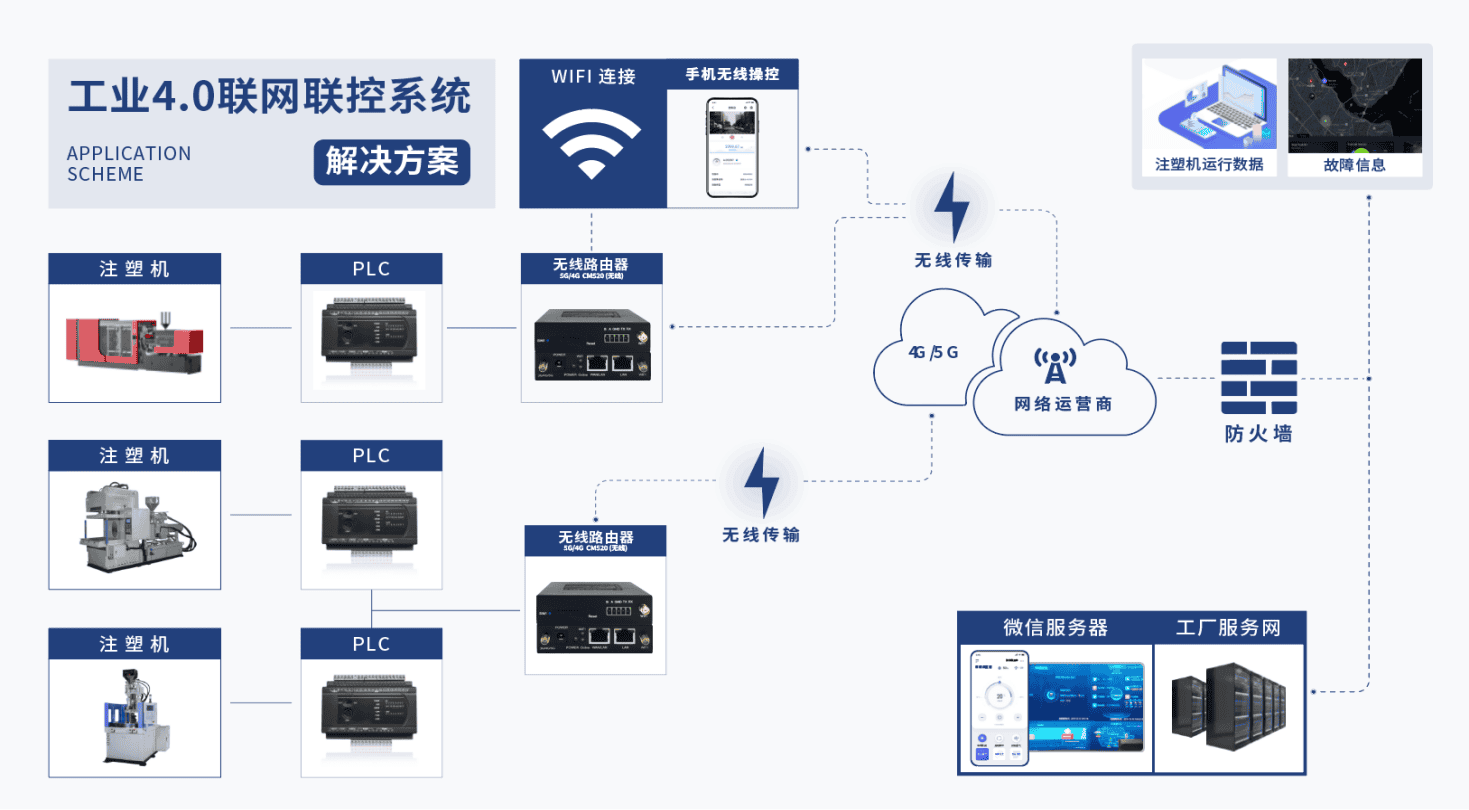

制造行业应用:


交通控制行业应用:

智能配电房环境综合监控系统
