基于2G/3G/4G DTU无线远程抄表方案

近年来根据建设部对建筑(小区)智能化、规范化，要求实现“一户一表”统一管理，国家相关部门也非常重视。当前在使用的过程中，传统有线、无线的管网监测系统等不足之处逐渐显现出来，而且需要大量人力物力，不可能对所有大面积分散的数据采集子站进行远程抄表，还需承担高昂的运行费用。

无线数据采集系统是集计算机技术、通信技术及数据采集技术于一体综合系统，通过数据采集器，获取终端的各项数据，采用通信接口及传输设备将其传输到数据业务中心，实现对各终端的全方面监控，解决了物业管理日益增长的人工管理费，及时回收水电气用量费用，满足建筑智能化管理等功能起到了很好的保障作用。

基于2G/3G/4G网络的无线数传系统主要由三大部分组成：

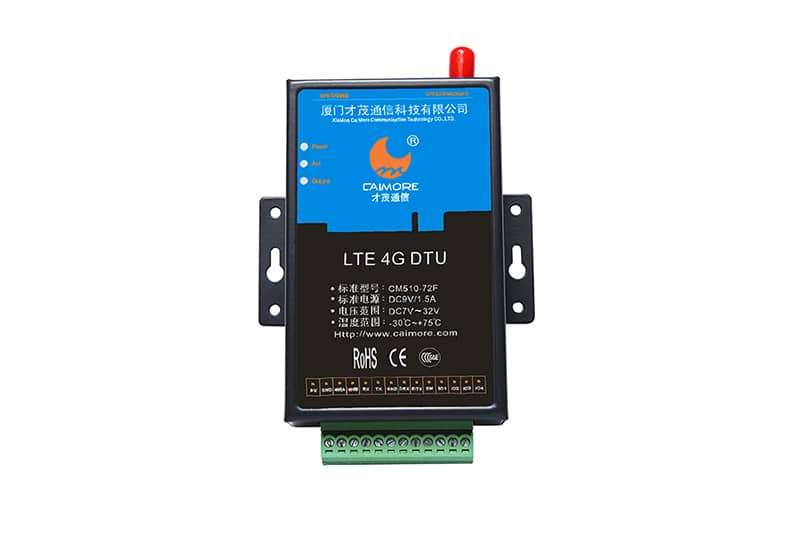

1）终端数据采集设备和无线数据终端DTU

2）传输网络：2G/3G/4G三大运营商无线网络；

3）数据业务中心：实时数据收发服务器、实时数据库服务器及用户控制操作界面等。



▋系统优势

• 抄表数据及时准确，避免人为因素，可以有效地管理本行业水、电、气抄表数据。

• 可降低抄表员的劳动强度，减少数据录入计算机的工作量，提高劳动生产率。

• 可树立水、电、气供应企业文明服务的形象；

• 可提高企业的经济和社会效益。

• 系统价格适中，用户能够承受。

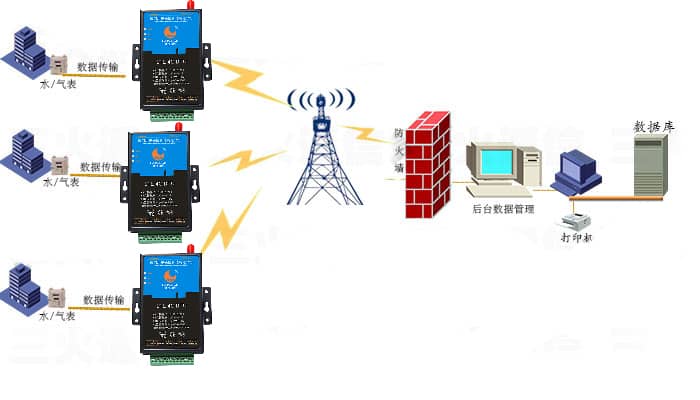

方案拓扑图





▋运作方式

1）一直在线模式：适合抄表频率高的场合，DTU通电后自动连接移动网络与抄表数据服务中心，并保持电表与抄表数据服务中心的链路，任何时候都可以进行抄表；

2）触发上线模式：适用于抄表频率低的场合，可以节省传输费用开销。实际中，当电表有数据上传时、或抄表数据服务中心通过短信要求抄表时，DTU开始连接移动网络与抄表数据服务中心，完成两者之间的数据传输，当传输完成后，又自动恢复待机状态；

▋典型应用

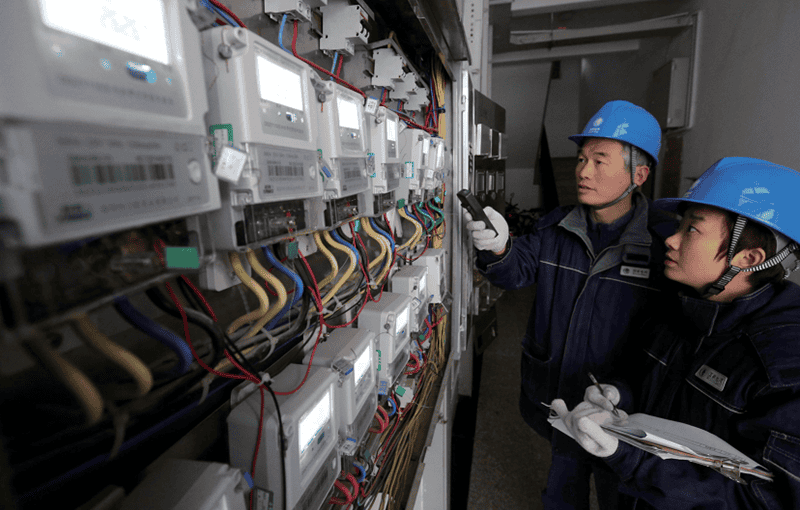

远程抄表方案解决了布点分散难以管理的问题，是DTU的一种成熟应用方案之一，可以广泛应用于电力抄表、自来水抄表、天然气抄表、输送管道抄表等等。
