CM520-87X 无线路由WIFI

防火墙SNAT/DNATDMZ主机WEB配置
设备采用高性能的工业级MIPS通信处理器,以嵌入式实时操作系统为软件支撑平台,系统集成了全系列从逻辑链路层到应用层通信协议,支持VPN(包括PPTP+L2TP+MPPE和IPSEC+GRE),IPTABLE防火墙,静态及动态路由,PPPOE,PPP server及PPP client,DHCP server及DHCP client,DDNS,防火墙,SNAT/DNAT,DMZ主机,WEB配置,支持APN/VPDN,支持上电自动拨号,自动维护通信链路,保证链路永远在线,支持自动定时上线和下线,定时开关机等功
样机申请

产品特性


端子型态(接口)

支持网络

支持GPS

支持WIFI

数据缓存

尺寸

CM520-8VF

RJ45、串口

4G全网通

支持

支持

115*103*25mm

CM520-8VT

RJ45、串口

4G Cat 1

支持

支持

115*103*25mm

CM520-8VFS

RJ45、串口

5G全网通

支持

支持

115*103*25mm

CM520-8AF

RJ45、串口、GPS北斗

4G全网通

支持

支持

支持

115*103*25mm

CM520-8AT

RJ45、串口、GPS北斗

4G Cat 1

支持

支持

支持

115*103*25mm

CM520-8AFS

RJ45、串口、GPS北斗

5G全网通

支持

支持

支持

115*103*25mm



CM520-8AX/8VX系列,是一款金属外壳设计,内部2个以太网口RJ45接口通信,外部采用2G/3G/4G/5G广域网络上网通信的工业级设计的无线路由器。


设备支持无线广域网3G/4G功能,同时系统加载了广域网通信VPN隧道等安全功能,为用户提供高速、安全、可靠的移动宽带服务。设备采用高性能的工业级通信处理器,以嵌入式实时操作系统为软件支撑平台,系统集成了全系列从逻辑链路层到应用层通信协议,支持VPN(包括PPTP+L2TP+MPPE和IPSEC+GRE),IPTABLE防火墙,静态及动态路由,PPP client,,DHCP server及DHCP client,DDNS,防火墙,SNAT/DNAT,DMZ主机,WEB配置,支持APN/VPDN,支持上电自动拨号,自动维护通信链路,保证链路永远在线,支持自动定时上线和下线功能等功能。


产品拥有维护系统稳定的专利技术,确保设备永远在线;产品整机采用金属外壳,抗干扰防辐射,硬件上采用工业级设计;系统带有看门狗WDT保护,另外加载了系统监测保护SWP(System Watch Protect);整机产品通过欧洲CE认证,通过中检所测试,通过电力3000V电击测试,所有无线模块都有通过CGD认证或者FCC认证或者CE认证;经过严格的设计、产品性能稳定可靠。


技术参数

CM520-8VX车载WIFI路由器

以太网口

4个 10/100 Base-T 以太网口LAN1-LAN4,Ethernet IEEE 802-3, 802-2;内置1.5KV电磁隔离保护

WAN口

一个WAN口(Lan0),支持PPPOE

串口

1个RS232串口
数据位:7、8位 停止位:1、2位
校验位:无校验、奇校验、偶校验、SPACE及MARK校验
串口速率:110bps ~ 230400bps
流控位:无流控、RTS/CTS 硬流控或XON/XOFF软流控

指示灯

具有电源POWER、通信ACT及在线指示灯Online

4G/5G

天线接口

标准SMA阴头天线接口,特性阻抗50欧;公司可以选配3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

GPS天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口,内置15KV ESD保护

电源接口

标准的3芯火车头电源插座

供电





推荐电源

DC9V/1.5A

工作电压

宽电压设计,DC 5V到DC35V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

设备功耗





通信状态

通信时平均电流:390mA@+9VDC;
登网瞬间峰值电流:1.0A@+9VDC

待机状态

待机平均电流:<56mA@+9VDC

休眠状态

待机平均电流:<56mA@+9VDC

物理特性





外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP30;特别适合于环境恶劣的工业控制领域

外形尺寸

168*104*26mm(不包括天线及固定件)

重量

0.7kg

其它参数





工作温度

-25 ºC ~+70ºC

储存温度

-40 ºC ~+85ºC

相对湿度

95%(无凝结)


产品尺寸

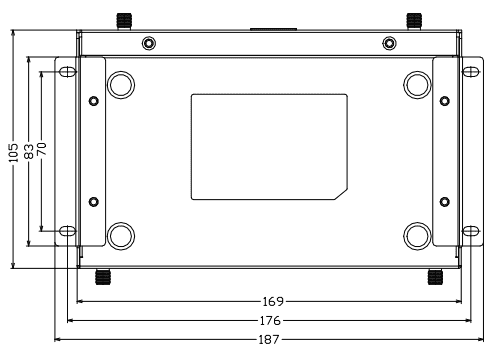

产品尺寸图(单位:mm)

选型指南

产品型号

CM520-8VF

CM520-8VT

CM520-8VFS

CM520-8AF

CM520-8AT

CM520-8AFS

频段

LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5

LTE-FDD: B1/B3/B5/B8
LTE-TDD: B34/B38/B39/B40/B41
GSM: 900/1800MHz

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79
LTE:b1/b2/b3/b4/b5/b7/b8/b12/b13/b14/b17/b20/b25/b26/b28/b29/
b30/b38/b39/b40/b41/b42/b43/b46/b48

LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5

LTE-FDD: B1/B3/B5/B8
LTE-TDD: B34/B38/B39/B40/B41
GSM: 900/1800MHz

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79
LTE:b1/b2/b3/b4/b5/b7/b8/b12/b13/b14/b17/b20/b25/b26/b28/b29/
b30/b38/b39/b40/b41/b42/b43/b46/b48

理论带宽



LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD:  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps

LTE:
LTE-FDD: 最大 10Mbps (DL)/最大 5Mbps (UL)
LTE-TDD: 最大 7.5Mbps (DL)/最大 1Mbps (UL)
GSM:
EDGE: 最大 236.8Kbps (DL)/最大 236.8Kbps (UL)
GPRS: 最大 85.6Kbps (DL)/最大 85.6Kbps (UL)

5G NR: DL 3.4Gbps, UL 350Mbps
LTE Cat20: DL 2.0Gbps, UL 150Mbps
HSPA+: DL 42Mpbs, UL
5.76Mbps

LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD:  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps

LTE:
LTE-FDD: 最大 10Mbps (DL)/最大 5Mbps (UL)
LTE-TDD: 最大 7.5Mbps (DL)/最大 1Mbps (UL)
GSM:
EDGE: 最大 236.8Kbps (DL)/最大 236.8Kbps (UL)
GPRS: 最大 85.6Kbps (DL)/最大 85.6Kbps (UL)

5G NR: DL 3.4Gbps, UL 350Mbps
LTE Cat20: DL 2.0Gbps, UL 150Mbps
HSPA+: DL 42Mpbs, UL
5.76Mbps

发射功率

<24dBm

<24dBm

<24dBm

<24dBm

<24dBm

<24dBm

接收灵敏度

<-109dBm

<-109dBm

<-97dBm

<-109dBm

<-109dBm

<-97dBm


应用方案

企业上网,家庭上网应用

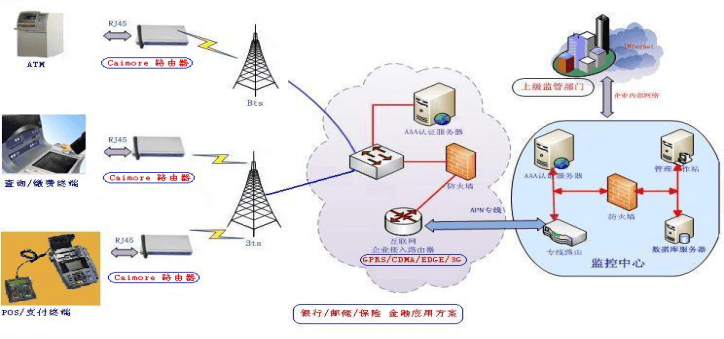

金融交易或交通控制行业应用

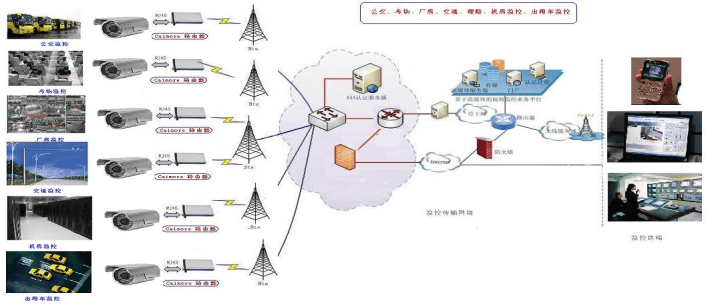

视频监控或视频传输
