CM520-11F 路由器网关

DMZ 主机网络诊断DTU透传用户管理
厦门才茂工业级单口网关 CM520-11F,采用开放式软件架构设计,是一款金 属外壳设计,内部 1 个以太网口 RJ45 接口通信,外部采用 3G/4G 广域网络上网通信的工业级设计无线网关。 软件功能支持 VPN组网,IPTABLE 防火墙控制,路由表,DHCP server 和 DHCP client,端口映射SNAT/DNAT,DMZ 主机,网络诊断,DTU透传,用户管理,支持APN/VPDN网络,支持上电自动拨号,自动维护通信链路,保证链路永远在线等功能。
样机申请

产品特性

产品型号

支持网络

简称

端子型态(接口)

尺寸

CM520-11F

2G/3G/4G

路由器

RS232、RS485、

网口

100×65×20mm


才茂路由器采用高速高集成芯片,芯片本身内嵌 WIFI 功能,相比于外接 WIFI 模块方案,可以降低功耗,增加产品的稳定性和一致性,整机性能更加优越。才茂路由器全部在 WIFI 前端加了信号 PA 放大功能,解决业内 WIFI 的穿墙能力差,传输距离小的问题。


本产品已广泛应用于中小企业上网,车载WIFI应用,金融 ATM 监控,金融交易, 邮政交易,智能电网,智能交通,环保监测,消防监控,安防监控,水利监测, 公共安全,广告发布,遥感勘测,工业控制,油田监测煤矿监测,地震监测, 气象监测,仪表监测,水表抄表,电表抄表,燃气抄表,热网监控,集中抄表,充电桩监测,自助快递柜,自助售卖机,自助垃圾回收等行业。


技术参数

CM520-11F工业路由器

串口

1R2S2串口

数据位:7、8位

停止位:1、2位

校验位:无校验、奇校验、偶校验、SPACE及MARK校验

串口速率:110bps ~ 230400bps

流控位:无流控RTS/CTS硬流控或XON/XOFF软流控

1个RS485接口,1个RS232接口

以太网口

1个10/100Base-T以太网口LAN1-LAN4,Internet IEEE 802-3,802-2;内置1.5KV电磁隔离保护

指示灯

PWR电源指示灯

4G指示灯

SIG指示灯

WWAN指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧;公司可以选配3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

SIM/UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口,内置15KV ESD保护

OTG接口

供电以及固件升级使用

RESET按键

复位按键,恢复出厂设置

电源接口

标准的圆形电源插座

供电





推荐电源

DC9V/1330mA

工作电压

宽电压设计,DC5V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

设备功耗





通信状态

10mA@12V DC

待机状态

待机电流 30mA@12V DC

物理特性





外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP41;特别适合于环境恶劣的工业控制领域

外形尺寸

100×65×20mm(不包括天线及固定件)

重量

0.7kg

其它参数





工作温度

-35~+75ºC)

储存温度

-40~+85ºC)

相对湿度

95%(无凝结))


产品尺寸

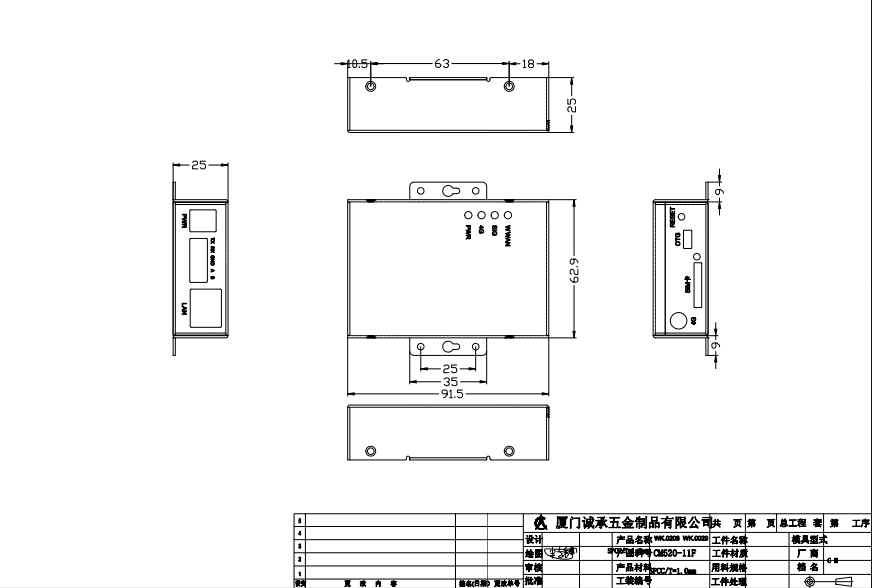

产品尺寸图(单位:mm)

选型指南


产品型号

CM520-11F

频段

LTE FDD:B1/B3
LTE TDD:B39/B40/B41
TD-SCDMA:B34/B39)
WCDMA:B1
CDMA2000 1X/EVDO:B5
GSM/GPRS/EDGE:B3/B8

理论带宽

TD-LTE 支持最大下行传输速率为:100Mbps DL @20MHz BW;
TD-LTE 支持最大上行传输速率为:50Mbps UL @20MHz BW;

发射功率

<24dBm

接收灵敏度

<-109dBm



应用方案

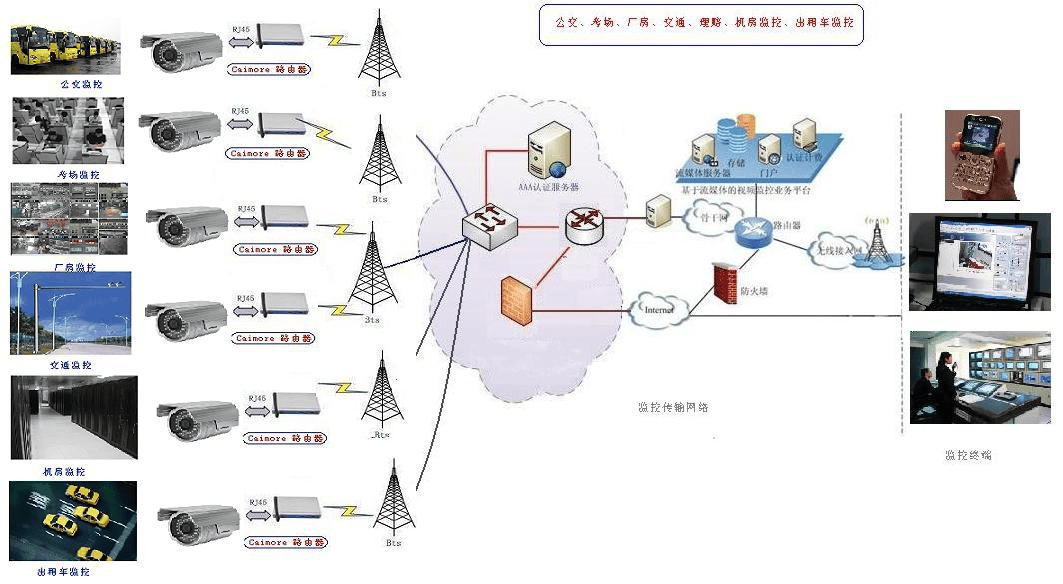

1、金融交易或交通控制行业应用

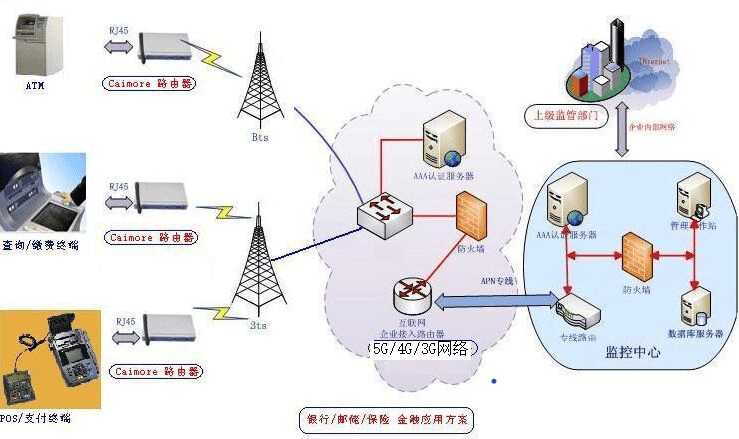

2、融交易或交通控制行业应用
