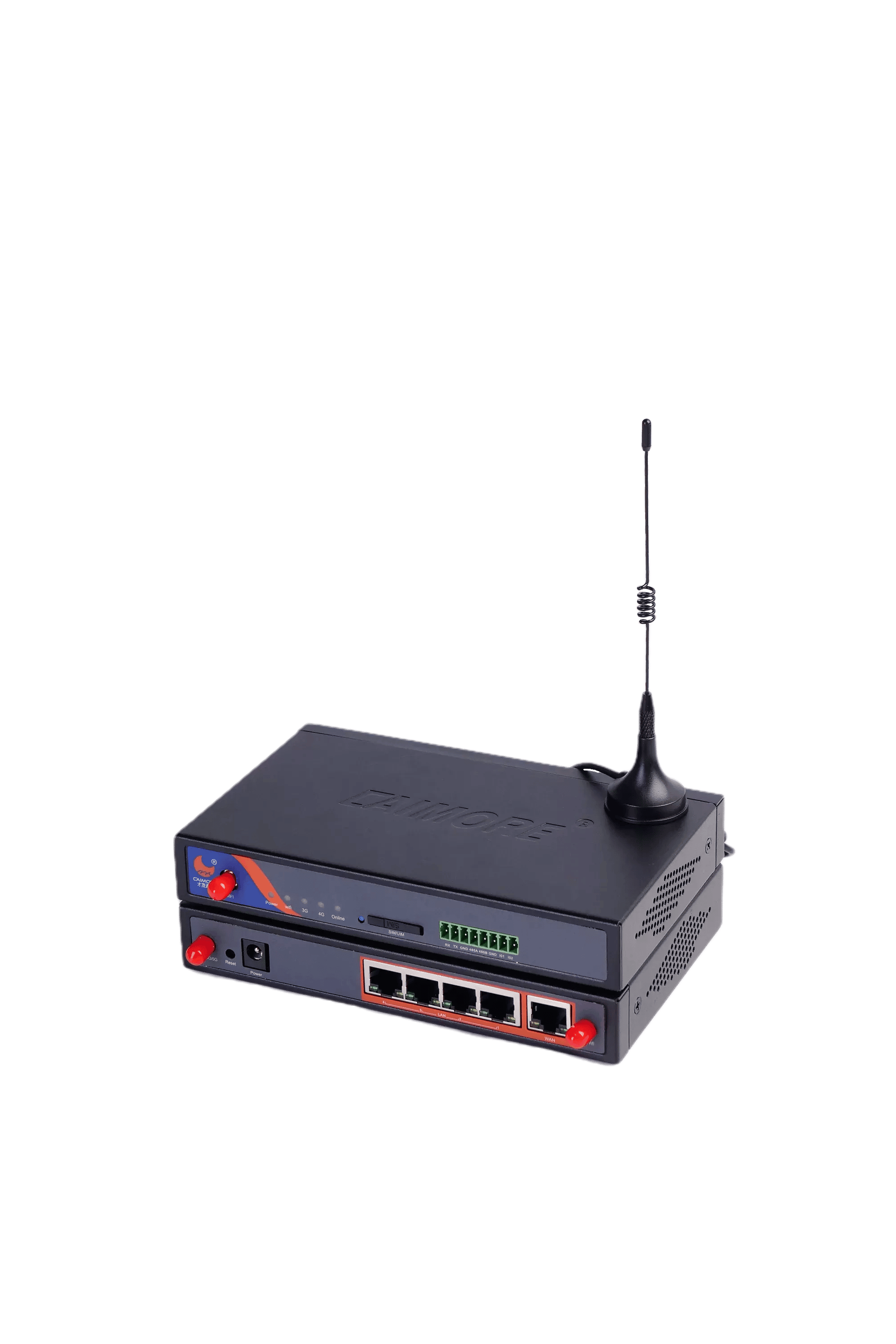

CM520-87X 车载wifi路由器
产品特性
▋产品亮点
设备采用高性能的工业级MIPS通信处理器，以嵌入式实时操作系统为软件支撑平台，集成了从逻辑链路层到应用层通信协议，支持VPN（包括PPTP+L2TP+MPPE和IPSEC+GRE）、IPTABLE防火墙、静态及动态路由、PPPOE、PPP server及PPP client、DHCP server及DHCP client，DDNS、防火墙、SNAT/DNAT、DMZ主机、WEB配置、支持APN/VPDN；支持上电自动拨号，自动维护通信链路，保证链路永远在线，支持自动定时上线和下线，定时开关机等功能。
系统带有看门狗WDT保护，另外加载了系统监测保护SWP（System Watch Protect）；产品通过电力3000V电击测试；产品经过严格的设计、产品性能稳定可靠,拥有极好的低温和高温工作性能
大类型号 | ||||
具体型号 | 网络 | 简称 | 端子型态(接口) | 尺寸 |
CM520-87F | 4G | 4G 工业路由 | RJ45、RS232/485 | 168*104*26mm |
CM520-87T | CAT 1 | CAT 1工业路由 | RJ45、RS232/485 | 168*104*26mm |
CM520-87FS | 5G | 5G 工业路由 | RJ45、RS232/485 | 168*104*26mm |
CM520-87N | 有线 | 有线工业路由 | RJ45、RS232/485 | 168*104*26mm |
工业级CM520-87F路由，是一款带无线WIFI，1个WAN口，4个以太网口RJ45口，采用工业级设计的无线网关。设备支持局域网WIFI功能（802.11 a/b/g/n）和广域网3G/4G/WIFI无线网络功能，同时系统加载了广域网通信VPN隧道、WIFI局域网传输的安全认证等安全功能，实现无线局域网和无线广域网的无缝连接，为用户提供高速、安全、可靠的移动宽带服务。
设备采用高性能的工业级MIPS通信处理器，以嵌入式实时操作系统为软件支撑平台，系统集成了全系列从逻辑链路层到应用层通信协议，支持VPN（包括PPTP+L2TP+MPPE和IPSEC+GRE）,IPTABLE防火墙，静态及动态路由，PPPOE，PPP server及PPP client，DHCP server及DHCP client，DDNS，防火墙，SNAT/DNAT，DMZ主机，WEB配置，支持APN/VPDN，支持上电自动拨号，自动维护通信链路，保证链路永远在线，支持自动定时上线和下线，定时开关机等功能。
该产品整机采用工业级设计；系统带有看门狗WDT保护，另外加载了系统监测保护SWP（System Watch Protect）；产品通过电力3000V电击测试；产品拥有维护系统稳定的专利技术，确保设备永远在线；经过严格的设计、产品性能稳定可靠。
技术参数
CM520-87X WIFI路由器 | |
以太网口 | 4个 10/100 Base-T 以太网口LAN1-LAN4，Ethernet IEEE 802-3, 802-2；内置1.5KV电磁隔离保护 |
WAN口 | 一个WAN口(Lan0)，支持PPPOE |
串口 | 1个RS232串口或1个RS485接口（可支持RS422/TTL） |
指示灯 | 电源POWER、在线ONLINE |
4G/5G 天线接口 | 标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要 |
GPS天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 |
SIM/UIM卡接口 | 1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护 |
电源接口 | 端子接口，内置电源反相保护和过流保护 |
供电 | |
项 目 | 内 容 |
推荐电源 | DC9V/1.5A |
工作电压 | 宽电压设计，DC 7V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护 |
设备功耗 | |
项 目 | 内 容 |
通信状态 | 通信时平均电流：390mA@+9VDC |
待机状态 | 待机平均电流：<56mA@+9VDC |
休眠状态 | 待机平均电流：<56mA@+9VDC |
物理特性 | |
项 目 | 内 容 |
外壳 | 采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域 |
外形尺寸 | 168*104*26mm（不包括天线及固定件） |
重量 | 0.7kg |
其它参数 | |
项 目 | 内 容 |
工作温度 | （-25 ºC ~+65ºC） |
储存温度 | -40 ºC ~+85ºC |
相对湿度 | 95%(无凝结) |

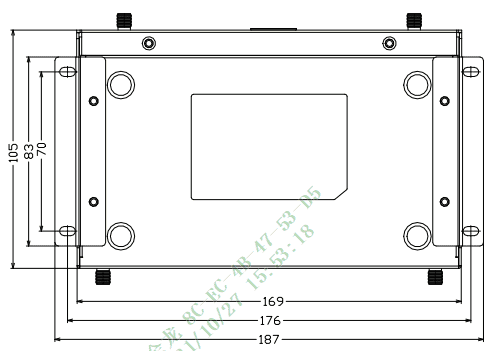

产品尺寸
选型指南
产品型号 | CM520-87F | CM520-87T | CM520-87FS | CM520-87N |
频段 | LTE TDD: Band 38/39/40/41 | LTE-FDD: B1/B3/B5/B8 | 5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 | 无通信模块 |
理论带宽 | 61Mbps/UL 18Mbps | LTE: | 5G NR： DL 3.4Gbps， UL 350Mbps | 无通信模块 |
发射功率 | <24dBm | <24dBm | <24dBm | 无通信模块 |
接收灵敏度 | <-109dBm | <-109dBm | <-97dBm | 无通信模块 |
应用方案
1.企业上网，家庭上网应用

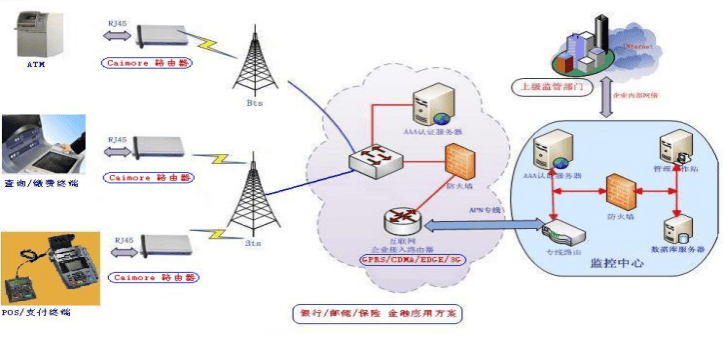

2.金融交易或交通控制行业应用

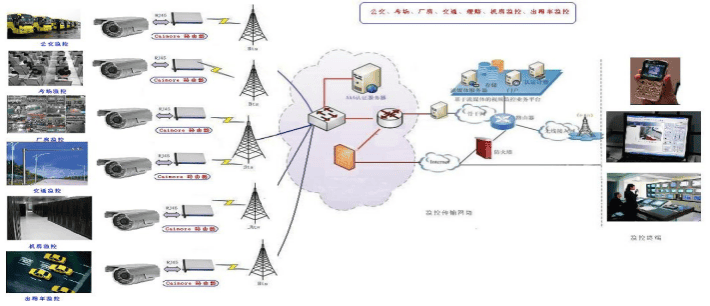

3.视频监控或视频传输
