CM520-89X工业路由网关

具体型号

网络

简称

端子型态(接口)

尺寸

CM520-86F

4G

4G MINI工业路由

RJ45、串口

115*103*25mm

CM520-86T

CAT 1

CAT 1 MINI工业路由

RJ45、串口

115*103*25mm

CM520-86FS

5G

5G MINI工业路由

RJ45、串口

115*103*25mm

CM520-89F

4G

4G MINI工业路由

RJ45、串口

115*103*25mm

CM520-89T

CAT 1

CAT 1MINI工业路由

RJ45、串口

115*103*25mm

CM520-89FS

5G

5G MINI工业路由

RJ45、串口

115*103*25mm

以太网口

1个 10/100 Base-T 以太网口LAN1-LAN4，Ethernet IEEE 802-3, 802-2；内置1.5KV电磁隔离保护

WAN口

一个WAN口(Lan0)，支持PPPOE ，（可切换成LAN口）

串口

1个RS232串口
数据位：7、8位 停止位：1、2位
校验位：无校验、奇校验、偶校验、SPACE及MARK校验
串口速率：110bps ~ 230400bps
流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控

指示灯

具有电源POWER、通信ACT及在线指示灯Online

4G/5G

天线接口

标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要

GPS天线接口

标准SMA阴头天线接口，特性阻抗50欧

SIM/UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护

电源接口

标准的圆形电源插座

供电

项  目

内   容

推荐电源

DC9V/1.5A

工作电压

宽电压设计，DC 7V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护

设备功耗

项  目

内   容

通信状态

通信时平均电流：390mA@+9VDC;
登网瞬间峰值电流：1.0A@+9VDC

待机状态

待机平均电流：<56mA@+9VDC

休眠状态

待机平均电流：<56mA@+9VDC

物理特性

项  目

内   容

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域

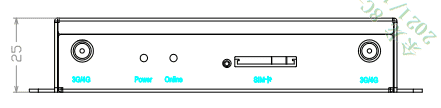

外形尺寸

115*103*25mm（不包括天线及固定件）

重量

0.7kg

其它参数

项  目

内   容

工作温度

-25 ºC ~+70ºC

储存温度

-40 ºC ~+85ºC

相对湿度

95%(无凝结)

频段

LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5

LTE-FDD: B1/B3/B5/B8
LTE-TDD: B34/B38/B39/B40/B41
GSM: 900/1800MHz

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79
LTE:b1/b2/b3/b4/b5/b7/b8/b12/b13/b14/b17/b20/b25/b26/b28/b29/
b30/b38/b39/b40/b41/b42/b43/b46/b48

LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5

LTE-FDD: B1/B3/B5/B8
LTE-TDD: B34/B38/B39/B40/B41
GSM: 900/1800MHz

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79
LTE:b1/b2/b3/b4/b5/b7/b8/b12/b13/b14/b17/b20/b25/b26/b28/b29/
b30/b38/b39/b40/b41/b42/b43/b46/b48

LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD：  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps

LTE:
LTE-FDD: 最大 10Mbps (DL)/最大 5Mbps (UL)
LTE-TDD: 最大 7.5Mbps (DL)/最大 1Mbps (UL)
GSM:
EDGE: 最大 236.8Kbps (DL)/最大 236.8Kbps (UL)
GPRS: 最大 85.6Kbps (DL)/最大 85.6Kbps (UL)

5G NR： DL 3.4Gbps， UL 350Mbps
LTE Cat20： DL 2.0Gbps， UL 150Mbps
HSPA+： DL 42Mpbs， UL
5.76Mbps 171Kbps/UL 171Kbps

LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD：  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps

LTE:
LTE-FDD: 最大 10Mbps (DL)/最大 5Mbps (UL)
LTE-TDD: 最大 7.5Mbps (DL)/最大 1Mbps (UL)
GSM:
EDGE: 最大 236.8Kbps (DL)/最大 236.8Kbps (UL)
GPRS: 最大 85.6Kbps (DL)/最大 85.6Kbps (UL)

5G NR： DL 3.4Gbps， UL 350Mbps
LTE Cat20： DL 2.0Gbps， UL 150Mbps
HSPA+： DL 42Mpbs， UL
5.76Mbps

发射功率

<24dBm

<24dBm

<24dBm

<24dBm

<24dBm

<24dBm

接收灵敏度

<-109dBm

<-109dBm

<-97dBm

<-109dBm

<-109dBm

<-97dBm
