CM520-11P MODULE

工业级无线模块工业级无线模块强化电路板
才茂CM520-11P是根据电力用户用电信息采集系 统规范设计研发的一款新型模块化通信设备,该通信 单元按照规范中集中器Ⅰ型远程通信模块设计,其接 口符合新国网Ⅰ型集中器标准,支持移动、联通及电 信运营商 4G 公网及江苏电力 1.8G 无线专网及以太 网,可以和国网智能电表配合实现抄送,存储数据、 远程控制等功能。 为提升环网柜(箱)的运维便利性,推动一二次 融合环网柜(箱)高质量发展,进一步深化配电网标 准化建设,国网公司组织制定发布《12 千伏一二次融 合环网柜(箱)及配电自动化终端(DTU)标准化
样机申请

产品特性

才茂CM520-11P是根据电力用户用电信息采集系 统规范设计研发的一款新型模块化通信设备,该通信单元按照规范中集中器Ⅰ型远程通信模块设计,其接口符合新国网Ⅰ型集中器标准,支持移动、联通及电信运营商4G公网及江苏电力1.8G无线专网及以太网,可以和国网智能电表配合实现抄送,存储数据、 远程控制等功能。


为提升环网柜(箱)的运维便利性,推动一二次 融合环网柜(箱)高质量发展,进一步深化配电网标准化建设,国网公司组织制定发布《12千伏一二次融合环网柜(箱)及配电自动化终端(DTU)标准化设计方案(2021 版)》新规范。


新规范对集中式 DTU 的分类、外观、接口等方面都做出了标准化定义,旨在提高设备选型标准,提升配电网设备耐用性。 才茂紧跟行业趋势,推出配网集中式DTU无线通信解决方案,方案将外置式远程通信模块安装在集中式DTU核心单元上,通过运营商 2G/3G/4G/5G 网络或者电力公司自建 1.8GHz 专网网络与配网调度主站连接,满足调度主站与现场集中式DTU之间的101/104数据报文的交互,实现 调度主站对现场电力设备的监测和控制。


▋产品型号



产品型号

接口类型

支持网络

包装形式

支持中文/英文

CM520-11P

网口

单台包装或多台工业包装



技术参数

 无线参数





UE 能力等级

LTECat4

工作频率

专网TD-LTE:

B59/62(1.8G):1785~1805MHz

公网 LTE:

FDD-LTE:B1/B3/B5/B8

TD-LTE:B38/B39/B40/B41

WCDMA:B1/B8

GSM:B2/B3/B5/B8

TD-SCDMA:B34/B39

频宽

3MHz/5MHz/10MHz/20MHz

公专业务能力

多模单待

SIM卡能力

支持公网硬SIM卡,专网软SIM卡

LTE最大发射功率

24±2dBm,Powerclass3

存储(RAM/ROM)

128MB

通信单元芯片寿命

≥10 年

MTBF

≥40000h

供电情况





供电电压

DC4V

供电电流

小于2A

最大功耗

小于2W

物理特性





结构材质

PVC

尺寸(W x D x H)

73mmx69mmx29mm

SIM卡

翻盖式

重量

小于200g

温湿度参数





工作温度

-40—70℃

储存温度

-40—95℃

相对湿度

10~100%无凝结

外接口信号参数说明

指示灯

电源、NET、T/R灯、LINK、DATE

LTE天线接口

SMA-K,数量1

以太网接口

10/100M自适应,数量1个

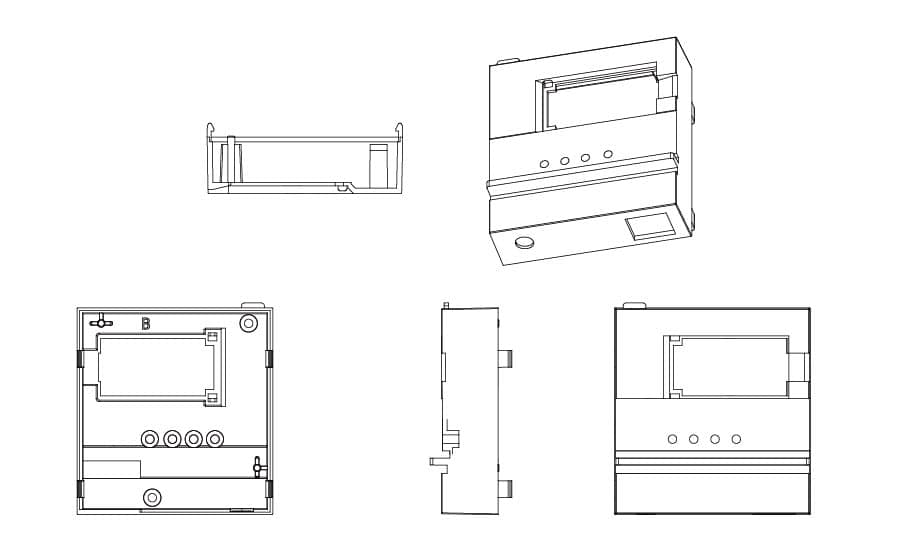

产品尺寸


选型指南

应用方案

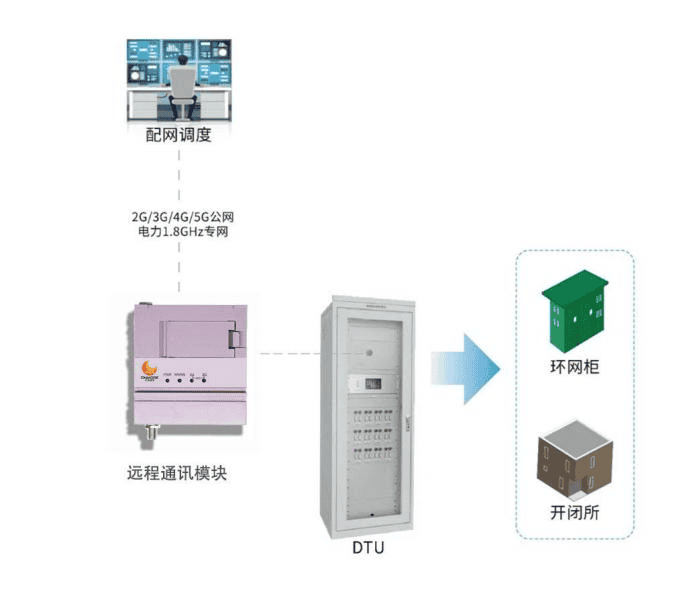

1、集中式 DTU 远程通信模块应用方案
