CMGZ11-05暂态录波型故障指示器
产品特性
● 智能防掉线。支持在线检测，在线维持，掉线自动重拨，确保设备永远在线
●三层系统保护。在原来两级（软件保护+CPU 内置看门狗 WDT 保护）系统保护的基础 上，增加一级系统虚拟值守 VWM（Virtual Man Watch）检测保护功能，确保系统稳定可靠
● 超低功耗。在电池单独供电工作时，设备可保持超低功耗休眠状态
● 自动复归、定时复归、遥控复归
● 电力”持久，稳定可靠——高效的小电流感应取电技术
● “泛在”物联，掌控未来——云端大数据智能分析云平台

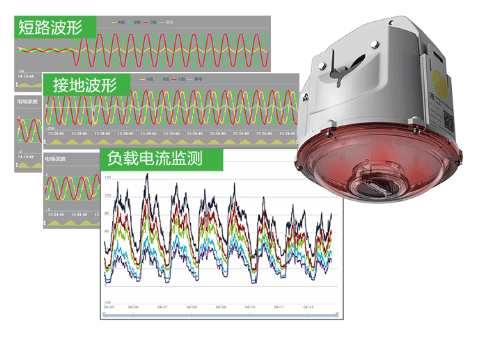

厦门才茂CMGZ11-05暂态录波型故障指示器综合利用智能传感器技术、信号处理技术、人工智能技术和信息通信技术，高精度实时在线监测中压配电网线路电流、对地电场，在线路状态发生异常改变时触发高采样录波，根据录波数据可实现小电流接地系统接地故障准确定位、复杂故障过程回溯反演、线路异常状态提前预警，有效缩短线路故障恢复时间，变“被动报修”为“主动监控”，切实提升配电网运维水平，提高效益！
当故障指示器检测到短路、或接地故障特征后，立即触发翻牌和闪光报警指示，同时将故障信息通过 433MHz/LoRa 无线传输到汇集单元，汇集单元再通过2G/3G/4G/
5G 网络上传至主站系统。主站接收到故障信息后，结合GIS系统，完成对故障点的快速定位和报警。
技术参数
技术参数 | |
项 目 | 内 容 |
适用电压 | 6～35kV |
频段 | 300~510MHz |
通信距离 | >50m |
故障录波 | 4096Hz |
指示类型 | 高亮 LED，360°全向；翻牌指示 |
连续闪光时间 | 2000h |
翻牌 | 大于 2000 次 |
故障复位方式 | 定时自动复位，时间 1～48h 可设置。上电自动复位及远程手动复位。 |
中性点接地方式 | 适应各种接地方式 |
适用导线类型 | 架空绝缘及裸导线 35mm²～240mm² |
可识别故障类型 | 相间短路，各类单相接地 |
发射功耗 | ＜25mA |
接收功耗 | ＜3mA |
通讯速率 | 100kbps |
硬件系统 | |
项 目 | 内 容 |
CPU | 工业级CPU，性能稳定可靠 |
MMU | CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常 |
FLASH | 64Mbits有足够大的内存来存放程序和数据 |
SDRAM | 1256Mbits有足够大的缓存来提高系统运算速度 |
供电情况 | |
项 目 | 内 容 |
供电电压 标配电源 | 3.6V 低负载线路上1A（基础版3A）持续获得稳定电源 |
电流 | 0～300A，测量精度：±3A 300A～600A，测量精度：±3% |
物理特性 | |
项 目 | 内 容 |
外壳 | 塑料外壳 |
重量 | ＜1000g |
其它参数 | |
项 目 | 内 容 |
工作温度 | -25 ºC ~+70ºC |
储存温度 | -40 ºC ~+85ºC |
相对湿度 | 95%(无凝结) |
产品尺寸
产品尺寸
选型指南
选型指南

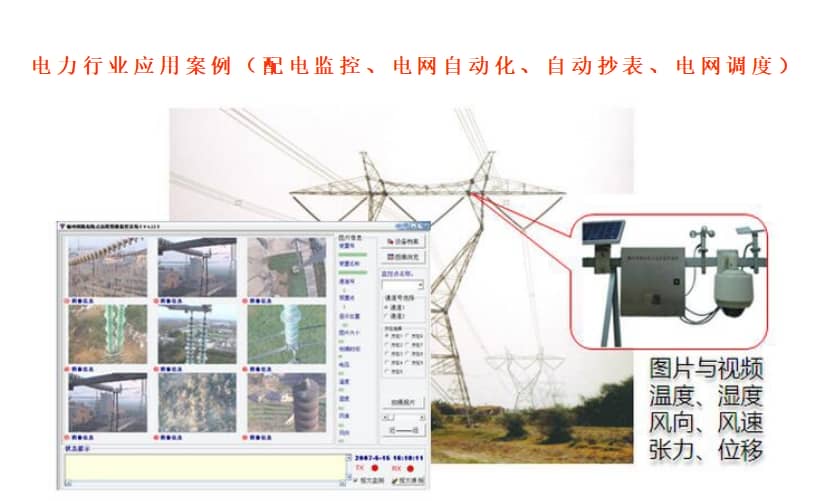

应用方案
应用方案
