CM520-6XX系列工业路由器

抗干扰能力强传输稳定实时性强
CM520-6X系列路由器,支持4个口以太网通信,1口WAN通信,WIFI和广域网5G/4G/3G无线通信功能的设备,设备加载了广域网通信VPN隧道、WIFI局域网传输的安全认证等安全功能,实现无线局域网和无线广域网的无缝连接,为用户提供高速、安全、可靠的移动宽带服务。该设备同时支持移动、联通和电信4G/3G+WIFI热点接入的无线WIFI路由器。
设备符合公安部82号令具备上网行为管理功能。支持广告PORTAL推送,支持多种认证方式(支持短信、WEB、QQ、微博、微信认证),支持设备远程管理,支持WIF
样机申请

产品特性


▋产品亮点

4个LAN口,1口WAN口,WIFI和4G/5G通信功能的设备,设备加载了通信VPN隧道、WIFI局域网传输的安全认证等安全功能,设备符合公安部82号令具备上网行为管理功能,设备支持广告PORTAL推送,支持多种认证方式(支持短信认证,支持WEB认证,支持QQ认证,支持微博认证,支持微信认证),支持公安部规定的上网行为管理,支持设备远程管理,支持WIFI探针功能,支持用户URL数据收集,支持用户流量监控等功能。


采用金属外壳,提供车载固定片;设备支持防尘设计;设备专门的车载抗干扰性设计;采用车载专用电源设计,防止车载电源波动对设备的损坏;设备支持1个TF卡和一个固态硬盘,总容量可达2T;设备支持访问缓存功能,用户浏览过的信息会在设备上缓存,后面访问相同内容时,直接从设备缓存中转发给后面访问客户,可以节省流量。


采用高性能的工业级ARM通信处理器,以嵌入式实时操作系统为软件支撑平台,支持VPN,IPTABLE防火墙,静态及动态路由,PPPOE,PPP server及PPP client,,DHCP server及DHCP client,DDNS,防火墙,SNAT/DNAT,DMZ主机,WEB配置,支持APN/VPDN。


支持上电自动拨号,自动维护通信链路,保证链路永远在线,支持vlan双活路,双模双拨功能,qos网络质量管理等功能。


大类型号

具体型号

网络

简称

端子型态(接口)

尺寸

CM520-61F

4G

高端车载网关

RJ45、串口

228(宽)mm×35(高)mm×144(深)mm

CM520-64F

4G

高端车载网关

RJ45、串口、

北斗/GPS

228(宽)mm×35(高)mm×144(深)mm

CM520-67F

4G

高端车载网关

RJ45、串口

228(宽)mm×35(高)mm×144(深)mm

CM520-68F

4G

高端车载网关

RJ45、串口、

北斗/GPS

228(宽)mm×35(高)mm×144(深)mm

CM520-69F

4G

高端车载网关

RJ45、串口

228(宽)mm×35(高)mm×144(深)mm

CM520-6AF

4G

高端车载网关

RJ45、串口

228(宽)mm×35(高)mm×144(深)mm

CM520-62F

4G

高端车载网关

RJ45、串口

228(宽)mm×35(高)mm×144(深)mm

Cm520-62FS

5G

高端车载网关

RJ45、串口

228(宽)mm×35(高)mm×144(深)mm


CM520-6XX系列路由器,支持4个口以太网通信,1口WAN通信,WIFI和广域网4G/3G无线通信功能的设备,设备加载了广域网通信VPN隧道、WIFI局域网传输的安全认证等安全功能,实现无线局域网和无线广域网的无缝连接,为用户提供高速、安全、可靠的移动宽带服务。该设备同时支持移动、联通和电信4G/3G+WIFI热点接入的无线WIFI路由器。


设备是业内符合公安部82号令具备上网行为管理功能的无线WIFI路由器。设备支持广告PORTAL推送,支持多种认证方式(支持短信认证,支持WEB认证,支持QQ认证,支持微博认证,支持微信认证),支持公安部规定的上网行为管理,支持设备远程管理,支持WIFI探针功能,支持用户URL数据收集,支持用户流量监控等功能。


设备采用金属外壳,提供车载固定片;设备支持防尘设计;设备专门的车载抗干扰性设计,抗干扰性能好;设备采用车载专用电源设计,防止车载电源波动对设备的损坏;设备支持1个TF卡和一个固态硬盘,总容量可达2T,可以存放上千部音乐和电影;


设备支持访问缓存功能,用户浏览过的信息会在设备上缓存,后面客户访问相同页面和内容时,直接从设备缓存中转发给后面访问客户,可以节省40~70%流量,为客户省钱。


采用高性能的工业级ARM通信处理器,以嵌入式实时操作系统为软件支撑平台,系统集成了全系列从逻辑链路层到应用层通信协议,支持VPN(包括PPTP、L2TP、和OPENVPN),IPTABLE防火墙,静态及动态路由,PPPOE,PPP server及PPP client,,DHCP server及DHCP client,DDNS,防火墙,SNAT/DNAT,DMZ主机,WEB配置,支持APN/VPDN。支持上电自动拨号,自动维护通信链路,保证链路永远在线,支持vlan双活路,双模双拨功能,qos网络质量管理等功能


技术参数

CM520-6X系列路由器

以太网口

4个10/1000M自适应LAN口,支持自动翻转(Auto MDI/MDIX);内置1.5KV电磁隔离保护

WAN口

1个10/1000M自适应,内置隔离,支持自动翻转(Auto MDI/MDIX);支持PPPOE

串口

1个RS232串口、数据位:7、8位 停止位:1、2位
校验位:无校验、奇校验、偶校验、SPACE及MARK校验
串口速率:110bps ~ 230400bps
流控位:无流控、RTS/CTS 硬流控或XON/XOFF软流控

指示灯

电源指示灯;SYS系统指示灯;链路1在线状态指示灯;链路1在线信号指示灯;
链路2在线状态指示灯;链路2在线信号指示灯;

4G/5G

天线接口

标准SMA阴头天线接口,特性阻抗50欧;可以选配3M/5M/10M/15M的天线延长线。

GPS天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口,内置15KV ESD保护

电源接口

航空头接口或者车载接口

供电





推荐电源

DC9V/1.5A

工作电压

宽电压设计,DC 7V到DC35V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

设备功耗





通信状态

通信时平均电流:390mA@+9VDC;
登网瞬间峰值电流:1.0A@+9VDC

待机状态

待机平均电流:<56mA@+9VDC

休眠状态

待机平均电流:<56mA@+9VDC

物理特性





外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP30;特别适合于环境恶劣的工业控制领域

外形尺寸

228(宽)mm×35(高)mm×144(深)mm(不包括天线及固定件)

重量

1.02kg

其它参数





工作温度

-25 ºC ~+70ºC

储存温度

-40 ºC ~+85ºC

相对湿度

95%(无凝结)

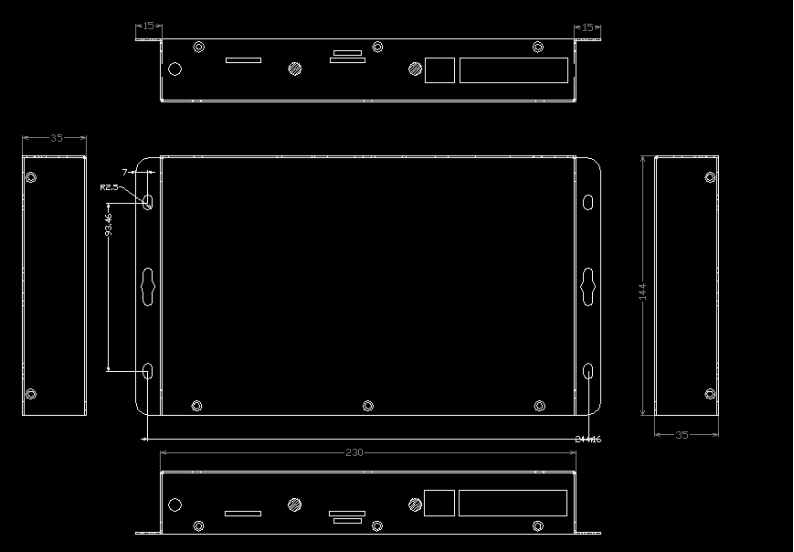

产品尺寸

选型指南


产品型号
CM520-61FCM520-64FCM520-67FCM520-68FCM520-69FCM520-6AFCM520-62FCm520-62FS
频段LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5
LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5
LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5
LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5
LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5
LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5
LTE TDD:   Band 38/39/40/41
LTE FDD:   Band 1/2/3/4/5/7/13/17/25
TD-SCDMA:  Band 34/39
GSM:       Band 2/3/8
UMTS:      Band 1/5
5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79
LTE:b1/b2/b3/b4/b5/b7/b8/b12/b13/b14/b17/b20/b25/b26/b28/b29/
b30/b38/b39/b40/b41/b42/b43/b46/b48
理论带宽LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD:  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps
LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD:  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps
LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD:  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps
LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD:  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps
LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD:  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps
LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD:  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps
LET TDD:   DL 61Mbps/UL 18Mbps
LET FDD:  DL 100Mbps/UL 50Mbps
DC_HSPA+:  DL 42Mbps/UL 5.76Mbps
HSPA+:     DL 28Mb/s(Category 18)
HSdPA:     DL 14.4Mb/s(Category 8)
HSUPA+:    DL 42Mbps/UL 5.76Mbps
WCDMA CS:  DL 64kbps/UL 64kbps
WCDMA PS:  DL 384kbps/UL 384kbps
EDGE:      DL 237Kbps/UL 118Kbps
GSM:       DL 171Kbps/UL 171Kbps
5G NR: DL 3.4Gbps, UL 350Mbps
LTE Cat20: DL 2.0Gbps, UL 150Mbps
HSPA+: DL 42Mpbs, UL
5.76Mbps
发射功率<24dBm<24dBm<24dBm<24dBm<24dBm<24dBm<24dBm<24dBm
接收灵敏度<-109dBm<-109dBm<-109dBm<-109dBm<-109dBm<-109dBm<-109dBm<-97dBm


应用方案

1、企业上网,家庭上网应用

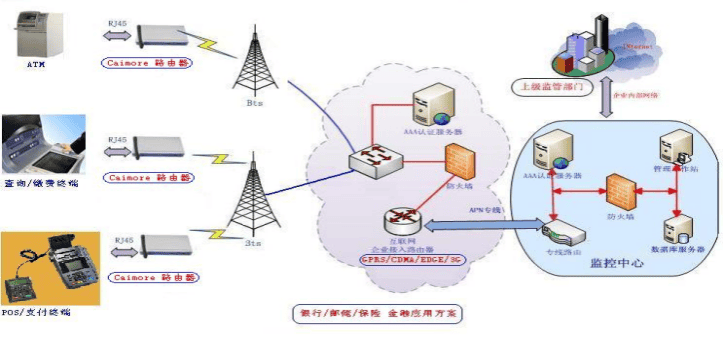

2、金融交易或交通控制行业应用

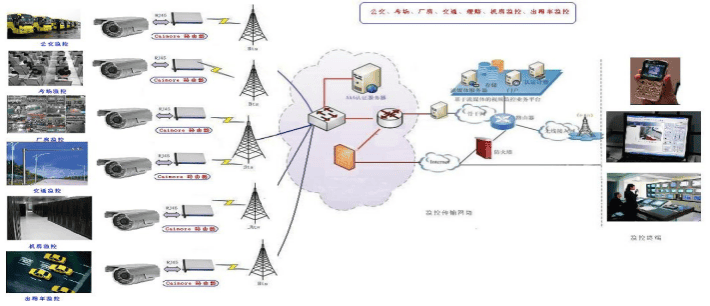

3、视频监控或视频传输
